Информация о клиенте
Г-н Юнг является руководителем проекта в Samsung, которому было поручено найти высокоточное лазерное решение для конкретного проекта.
Требования к применению

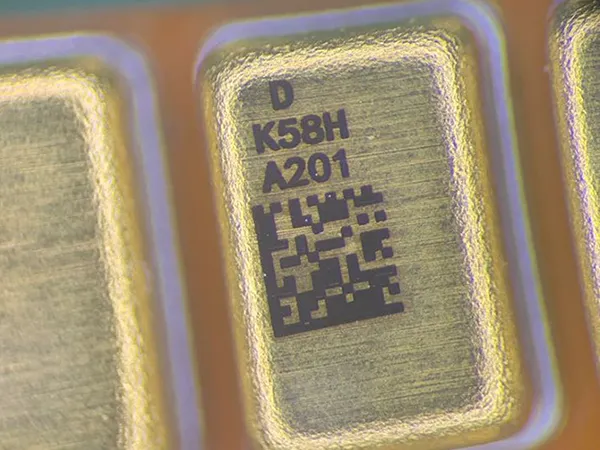

Требовалось наносить лазером миниатюрные коды матрицы данных на металлические компоненты специальной печатной платы. Общий размер печатной платы составлял 202х46 мм, металлические компоненты были распределены по четырем областям. Каждая область состояла из 252 металлических компонентов, каждый из которых имел размеры всего 2,74х1,64 мм. Нам нужно было нанести на эти микрокомпоненты крошечный код матрицы данных, который должен был быть черным, хорошо видимым и легко читаемым. Кроме того, для высокого качества маркировки в решение также необходимо было встроить систему позиционирования CCD. Несомненно, для нас это была сложная задача!
Вызовы проекта
Изначально мы протестировали три типа лазеров: волоконный, CO2 и УФ. Волоконный лазер давал грубую маркировку, недостаточно тонкую, не черную и оставлял следы подгорания. CO2 лазер не подходил для этого металлического слоя. После сравнения УФ лазер показал наилучшие результаты среди трех, но первоначальные тесты все еще не удовлетворяли строгим требованиям клиента.

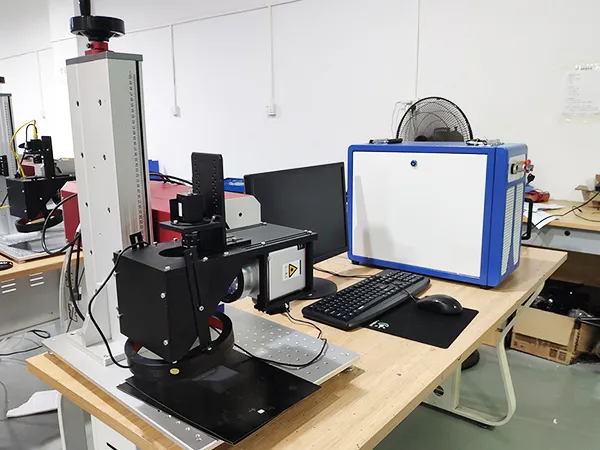

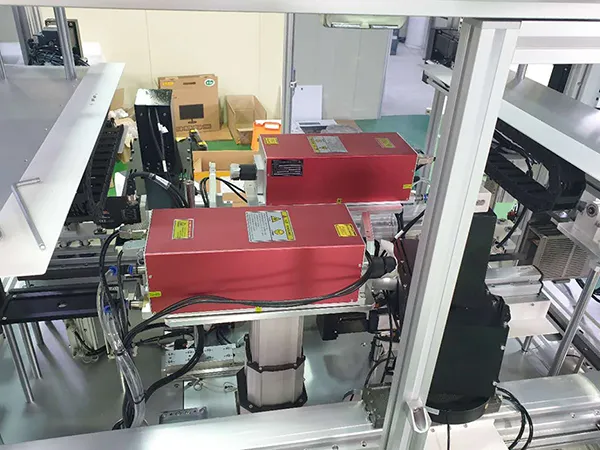

Техническая команда HiSpeed посвятила неделю решению этой задачи. Мы испытали различные марки УФ лазерных источников, многочисленные конфигурации гальванометрических сканеров и полевых линз, экспериментировали с разными фокусными расстояниями и параметрами. В итоге мы достигли высококачественного результата маркировки в установленные сроки, получив одобрение клиента. Однако наше решение закрывало лишь половину проекта – предстояло еще решить вопросы распознавания и позиционирования визуальной системы. Все эти вызовы стали ступенями для прогресса нашей команды. После двух недель работы мы предоставили клиенту комплексное решение: кастомизированная 10-ваттная УФ лазерная маркировочная машина+CCD система автоматического позиционирования+XY мобильная платформа.
