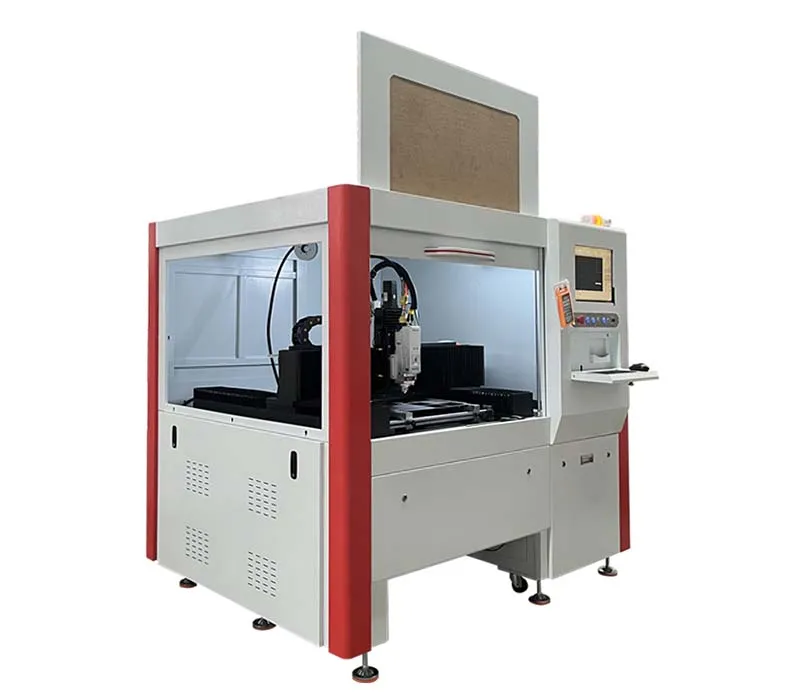

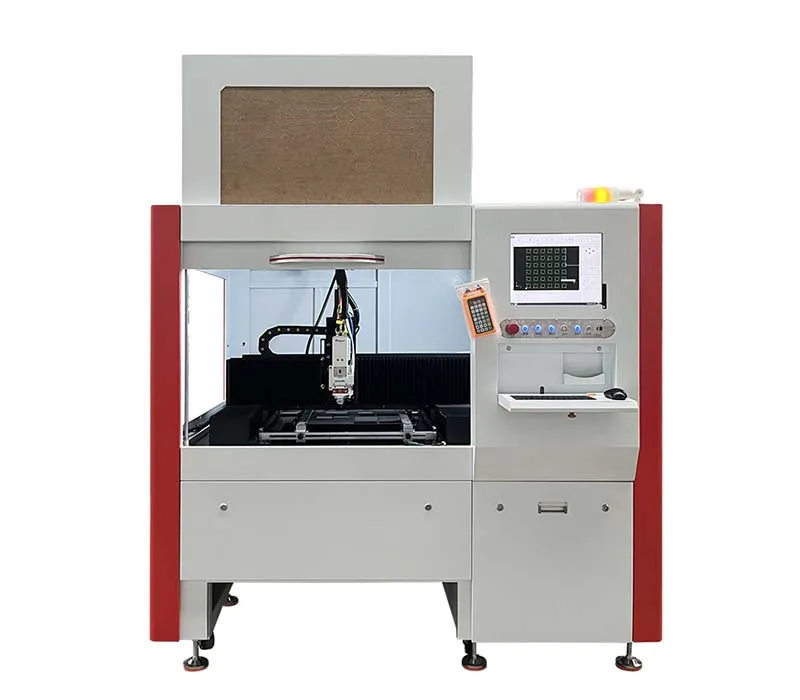

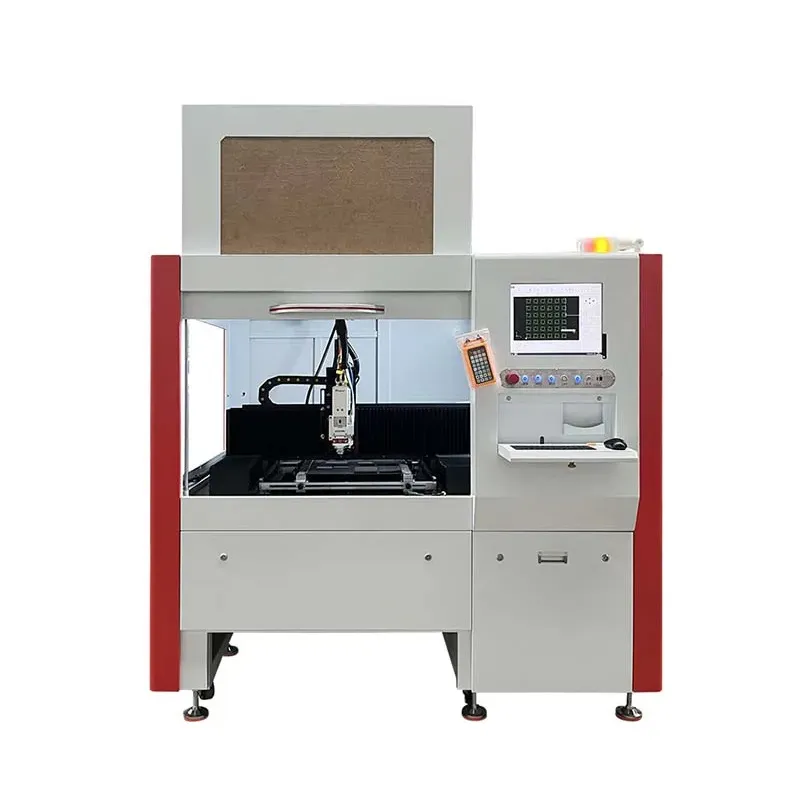

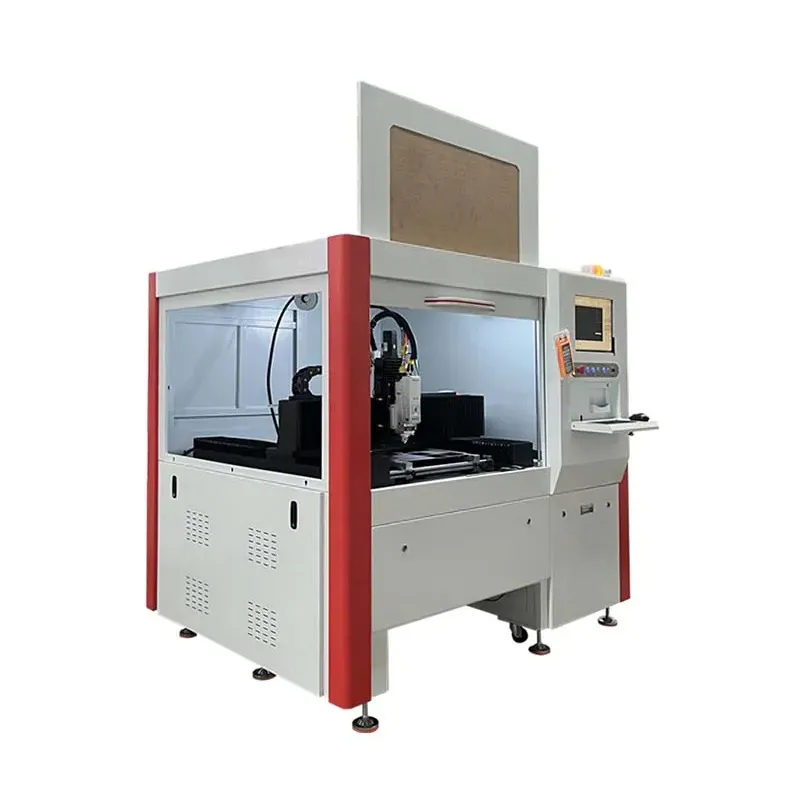

Оптоволоконный лазерный станок для прецизионной резки

Оптоволоконный лазерный станок для резки
  • Оптоволоконный лазерный станок для резки
  • Оптоволоконный лазерный станок для резки

    • Оптоволоконный лазерный станок для прецизионной резки
    • Мощность лазера 1500Вт
    • Точность повторяемости ±0,05 мм
    • Источник питания 380В/50Гц
    • Вес машины 1850 кг

    Наш волоконный лазерный станок для прецизионной резки оснащен корпусом из авиационного алюминиевого сплава, модульным волоконным лазером и многокоординатной сервосистемой. Ключевые компоненты, включая режущую голову Raytools, серводвигатели Yaskawa и линейные направляющие Hiwin, представляют продукцию ведущих международных брендов, что гарантирует повторяемость позиционирования ±0.02 мм даже в режиме высокоскоростной работы. Кроме того, компактная компоновка нашей лазерной машины сочетается с продуманным скрытым расположением охлаждающих воздуховодов и кабельных трасс, повышая как безопасность, так и удобство эксплуатации.

    Запросить расценки
    Применение

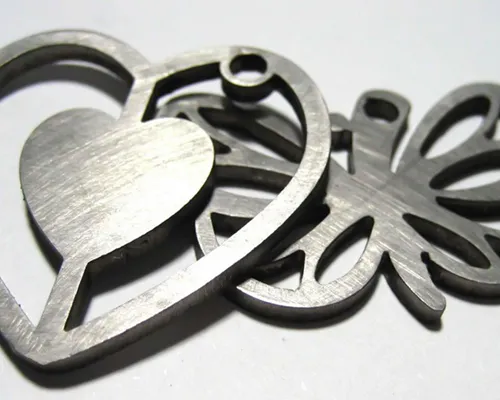

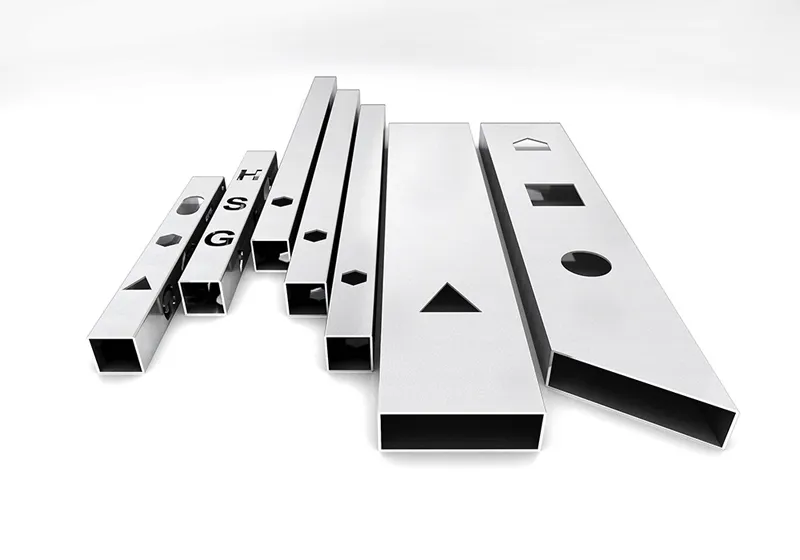

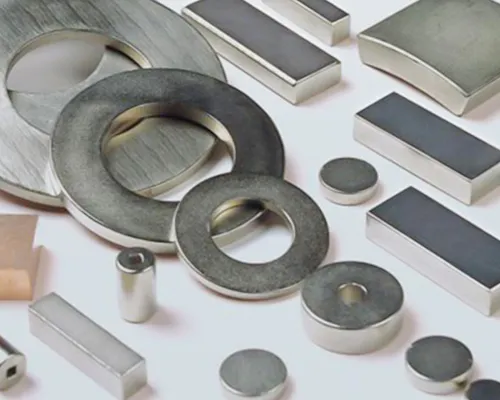

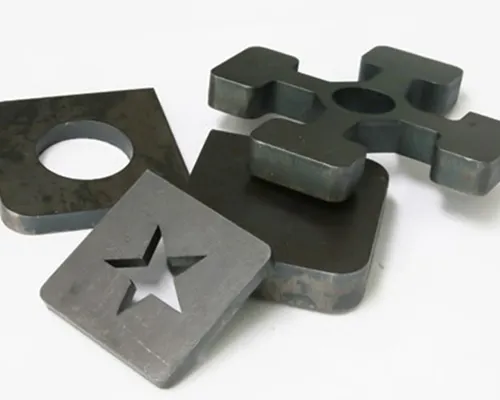

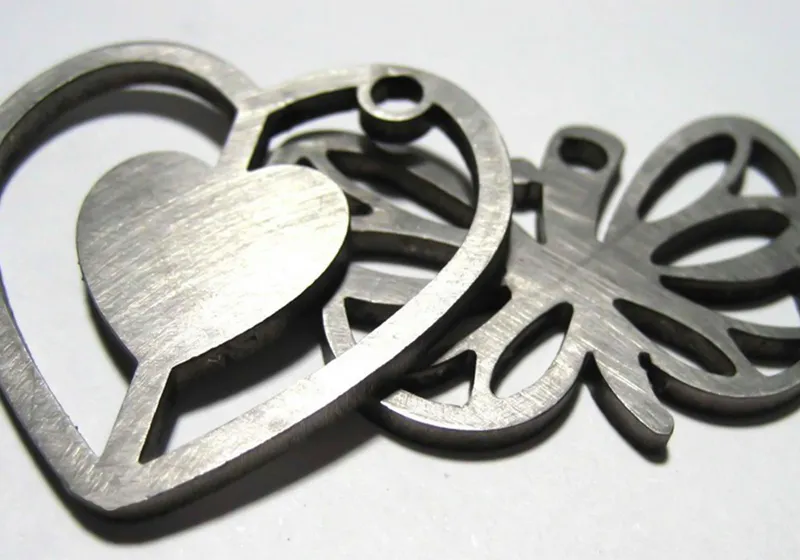

    Резка нержавеющей стали, углеродистой стали, алюминиевых сплавов, титановых сплавов, латуни, меди, печатных плат, прецизионных электронных компонентов, ювелирной золотой и серебряной фольги

    • Лазерная резка металлической пластины толщиной 12 мм

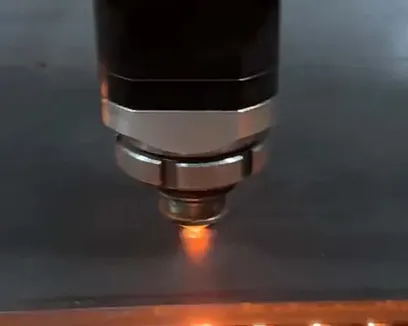

      Лазерная резка металлической пластины толщиной 12 мм
    • Лазерная резка листа нержавеющей стали

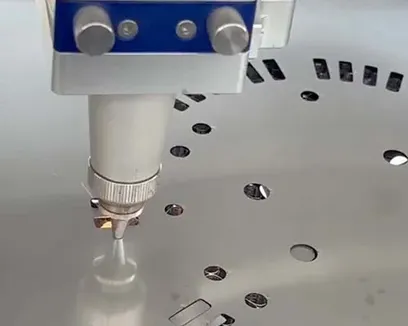

      Лазерная резка листа нержавеющей стали
    • Лазерная резка стальных пластин

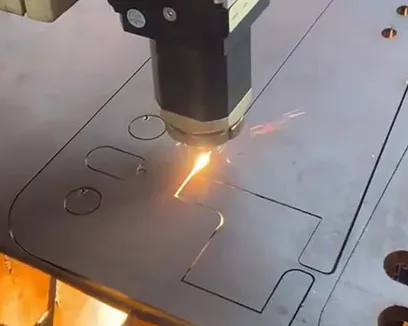

      Лазерная резка стальных пластин

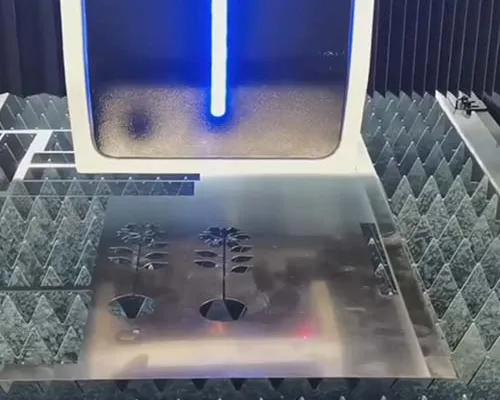

    • Лазерная резка листового металла
      Лазерная резка листового металла
    • Технические параметры
    • Конфигурация
    • Частые вопросы
    • Почему HiSpeed Laser
    • Оставить заявку
    Технические параметры
    • Мощность лазера 1500Вт
    • Рабочая зона 600×600 мм(настраиваемая)
    • Точность резки ±0.1 мм
    • Система управления Cypcut
    • Трансмиссия Шарико-винтовая передача с двойным приводом
    • Конструкция станины Сварная из труб
    • Скорость холостого хода 100 м/мин
    • Макс. ускорение 0.8G
    • Точность позиционирования ±0,05 мм
    • Точность повторяемости ±0,05 мм
    • Формат файла PLT, DXF и т.д.
    • Температура рабочей зоны 0-40℃
    • Влажность рабочей зоны ≤80%
    • Источник питания 380В/50Гц
    • Размеры машины 1850×2150×2100 мм
    • Вес машины 1850 кг
    • Размер упаковки 1990×2250×2200 мм
    • Вес упаковки 1900 кг
    Конфигурация
    Шкаф управления прецизионной резкой

    Шкаф управления прецизионной резкой
    Имеет полностью закрытый корпус со смотровым окном из взрывозащищенного стекла, эффективно изолирующим металлическую пыль и брызги охлаждающей жидкости. Внутри лазерного станка используется сварная рама с опорой из авиационного алюминия, выдерживаемая в печи при 650℃, что повышает ее устойчивость к деформации на 50%.

    Волоконный лазер

    Волоконный лазер
    В системе используются лазеры проверенных брендов Raycus, Max и IPG, имеющих КПД электро-оптического преобразования до 50% и диаметр сфокусированного пятна ≤20 мкм, что позволяет достичь микронной точности реза, особенно подходящей для обработки ультратонких металлов и сложных графических изображений.

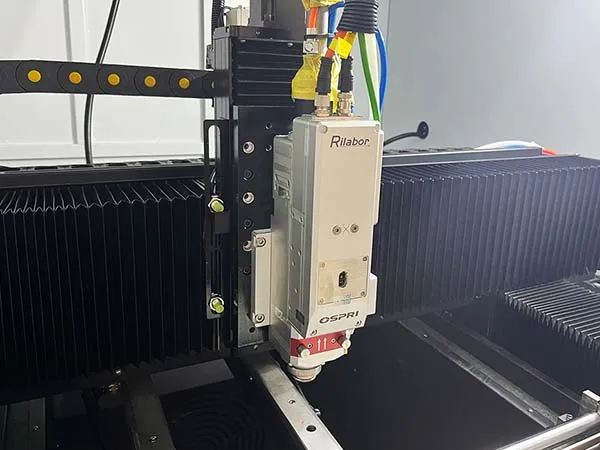

    Прецизионная режущая головка

    Прецизионная режущая головка
    Используется режущая головка марки Raytools, оснащенная емкостной системой автоматической фокусировки со временем отклика <1 мс и погрешностью фокусного положения ≤±0,01 мм и легко адаптируемая к требованиям резки в режиме реального времени для пластин различной толщины.

    Серводвигатели

    Серводвигатели
    Оборудован серводвигателями марки Yaskawa, обеспечивающими точность повторного позиционирования ±0,02 мм, погрешность регулирования скорости ≤0,01% и колебания крутящего момента <0,1%, поддерживая согласованность траекторий при высокоскоростной резке.

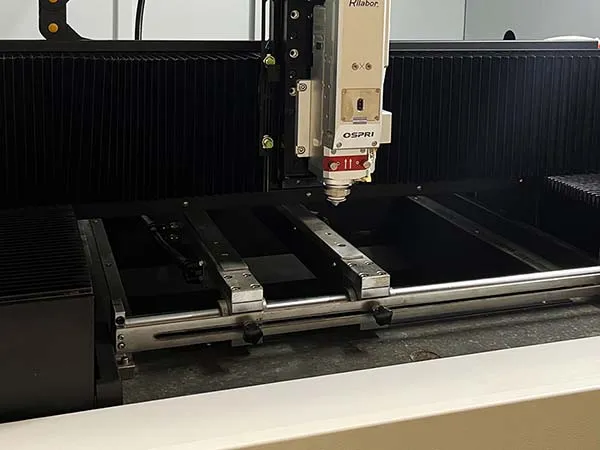

    Линейные направляющие

    Линейные направляющие
    Наш оптоволоконный лазерный станок оснащен линейными направляющими марки Hiwin, коэффициент трения качения которых составляет всего 0,002-0,003 (1/50 от традиционных направляющих скольжения). В сочетании с четырехнаправленной конструкцией с равной нагрузкой их общая грузоподъемность увеличивается на 30%.

    Водяной чиллер

    Водяной чиллер

    • Защитные линзы
    • Режущие насадки

    Это лазерное оборудование отличается большой плотностью энергии и чрезвычайно высокой скоростью резки, что значительно снижает теплопередачу на другие участки материала, тем самым значительно снижая риск термической деформации. Для тонких металлических листов толщиной ≤3 мм термическая деформация практически отсутствует. Кроме того, можно рассмотреть возможность использования вспомогательных газов, таких как азот, предотвращающих деформацию материалов.

    Ежедневно: чистите фокусирующую линзу и защитную линзу. Еженедельно: удаляйте мусор с направляющих и ходовых винтов и наносите специальную смазку. Ежемесячно: проверяйте, нет ли отклонения оптической траектории лазера на выходе. Регулярно: проверяйте сопло режущей головки на износ и своевременно заменяйте его. Ежеквартально: очищайте фильтр чиллера, проверяйте трубки подачи охлаждающей воды на герметичность. Проверяйте, не ослаблены ли кабельные соединения, и обеспечьте надежное заземление.

    Да, мы проводим бесплатное базовое обучение эксплуатации, включая инструктаж инженеров на месте, удаленные видеоуроки, руководство по эксплуатации оборудования и видеоуроки.
    Почему выбирают именно нас?

    Для клиентов OEM/ODM

    • Полностью настроенное программное обеспечение для маркировки логотипов
      Легко интегрируется с системой вашего бренда.
    • Полная послепродажная техническая поддержка на английском языке
      Мы предлагаем безбарьерную связь для повышения эффективности обслуживания.
    • Готовые маркетинговые материалы
      Мы предоставляем все изображения продукции, демонстрационные видеоролики, брошюры и руководства по эксплуатации.
    • Двойная сертификация CE/FDA
      Отпадает необходимость в дополнительных заявках на сертификацию, что снижает ваши затраты и повышает эффективность экспорта продукции.

    Для дистрибьюторов

    • Техническое партнерство: на протяжении многих лет мы углубленно работаем в сфере лазерной маркировки, накопив богатый практический опыт. Наши лазерные технологии и экспертиза охватывают нишевые области применения, которые могут быть недостаточно представлены в вашем текущем ассортименте (например, маркировка термочувствительных полимеров).
    • Обучение и готовые маркетинговые материалы: мы предоставляем комплексное обучение наряду с готовым к использованию маркетинговыми материалами для эффективного продвижения продукции.
    • Проверенные партнерские отношения: мы заключили долгосрочные соглашения о сотрудничестве с многочисленными дистрибьюторами из Европы, Америки, Юго-Восточной Азии и других регионов (ссылки могут быть предоставлены на условиях конфиденциальности).
    Наши станки для лазерной резки
    Хотите получить более подробную информацию?

    Мы будем рады посоветовать вам выбрать лазерный станок, подходящий для ваших производственных нужд
