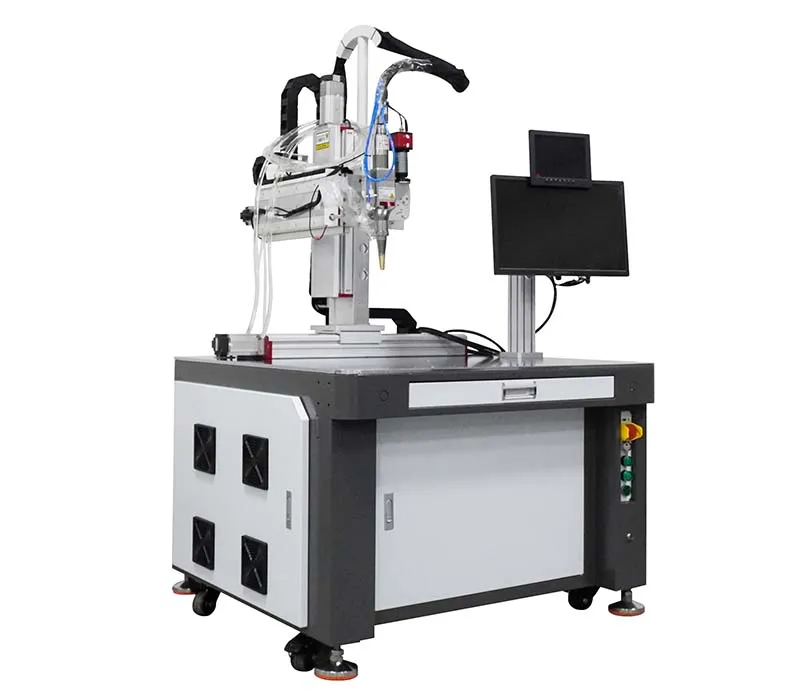

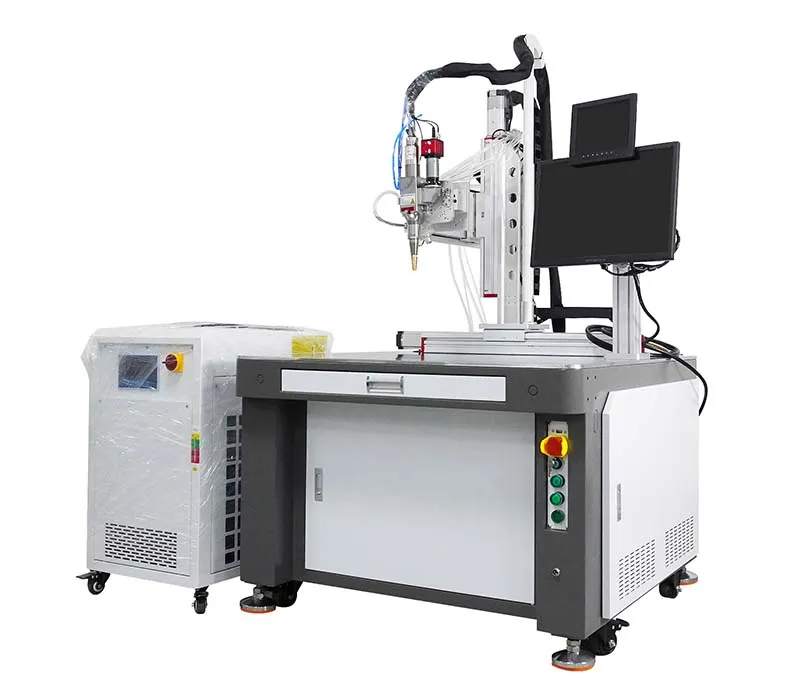

Автоматическая оптоволоконная лазерная сварочная установка

Автоматическая оптоволоконная лазерная сварочная установка
  • Автоматическая оптоволоконная лазерная сварочная установка
  • Автоматическая оптоволоконная лазерная сварочная установка
  • Автоматическая оптоволоконная лазерная сварочная установка
  • Автоматическая оптоволоконная лазерная сварочная установка
  • Автоматическая оптоволоконная лазерная сварочная установка

    • Автоматическая оптоволоконная лазерная сварочная установка
    • Длина волны лазера 1064 нм
    • Скорость сварки 0-20 м/мин (интеллектуальная регулировка)
    • Способ охлаждения Водяное охлаждение
    • Вес машины 360 кг

    Автоматический волоконный лазерный сварочный аппарат (платформенного типа) специально разработан для крупносерийного производства и обладает такими преимуществами, как полная автоматизация всех процессов, высокая стабильность и точность сварки на миллиметровом уровне. В нашем аппарате для лазерной сварки используется высокомощный волоконный лазер с диаметром пятна ≤0,1 мм и точно контролируемым тепловложением (колебания <2%), что позволяет выполнять высокоскоростную бесшовную сварку нержавеющей стали, алюминиевых и титановых сплавов, достигая прочности сварного шва более 95% с гладкой, свободной от окисления поверхностью. Данное лазерное оборудование интегрирует интеллектуальную платформу перемещения и систему позиционирования CCD, поддерживая оффлайн-программирование и коррекцию в реальном времени с повторяемостью позиционирования ±0,02 мм, что делает его идеальным для прецизионной сварки автомобильных компонентов, аккумуляторных ящиков и электроники класса 3C. Благодаря модульной конструкции (общая занимаемая площадь <5 м²) аппарат легко интегрируется в производственные линии, обеспечивая производительность свыше 3000 изделий в день с уровнем выхода ≥99,5%, что делает его оптимальным решением для повышения качества и эффективности производства.

    Запросить расценки
    Применение

    Cварка нержавеющей стали, алюминиевых сплавов, меди, латуни, оцинкованного листа, никелированных деталей и разнородных металлов, таких как медно-алюминиевые композиты, гибридные конструкции из стали и алюминия и т.д.

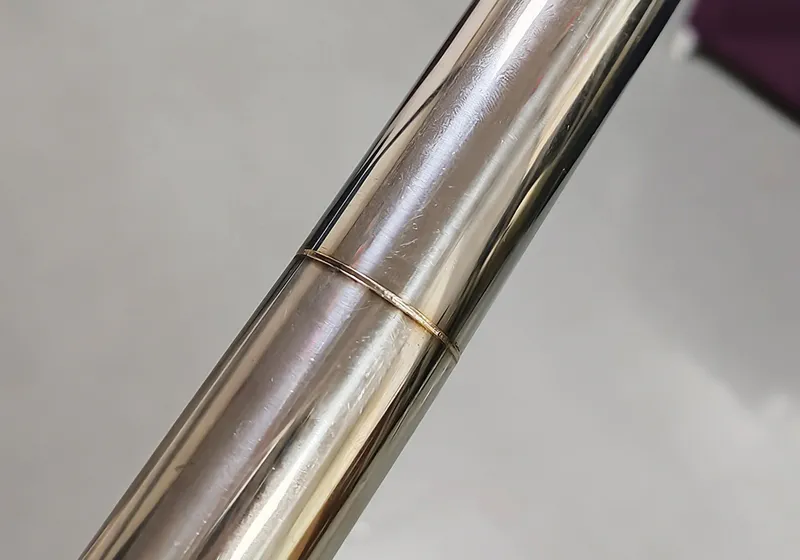

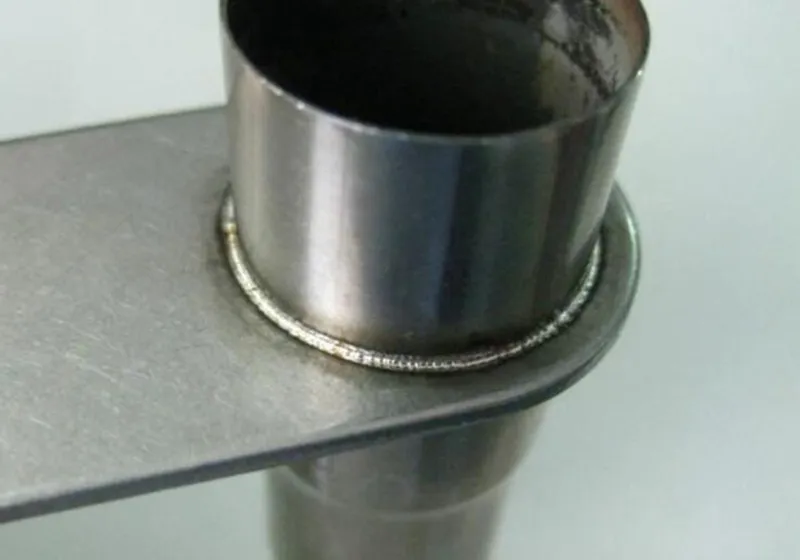

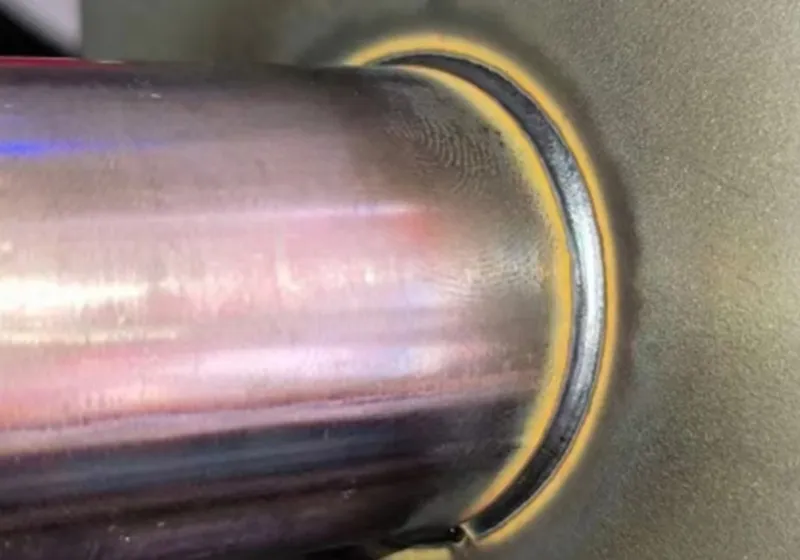

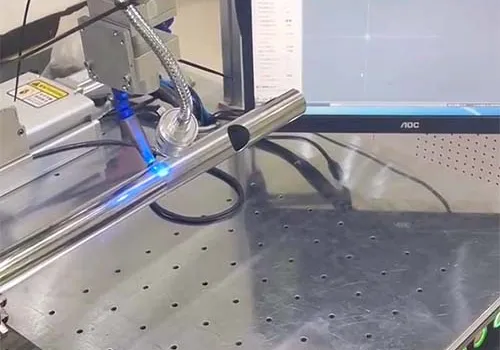

    • Лазерная сварка круглых труб из нержавеющей стали
      Лазерная сварка круглых труб из нержавеющей стали

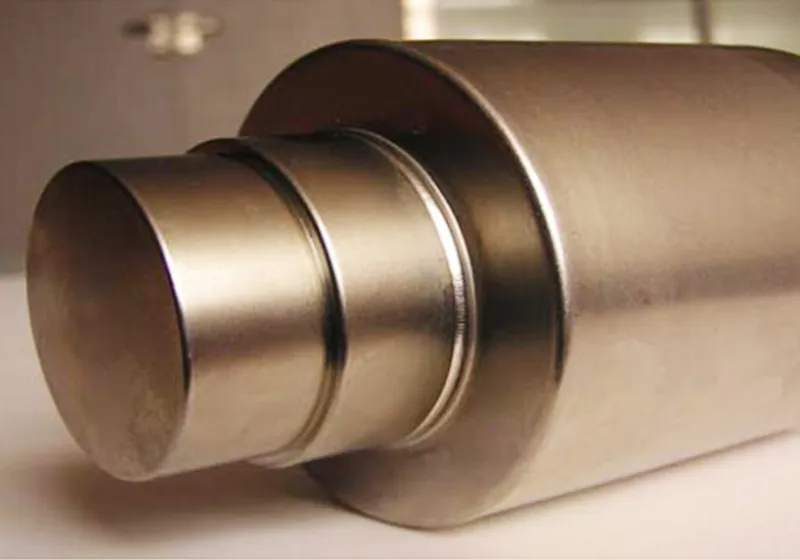

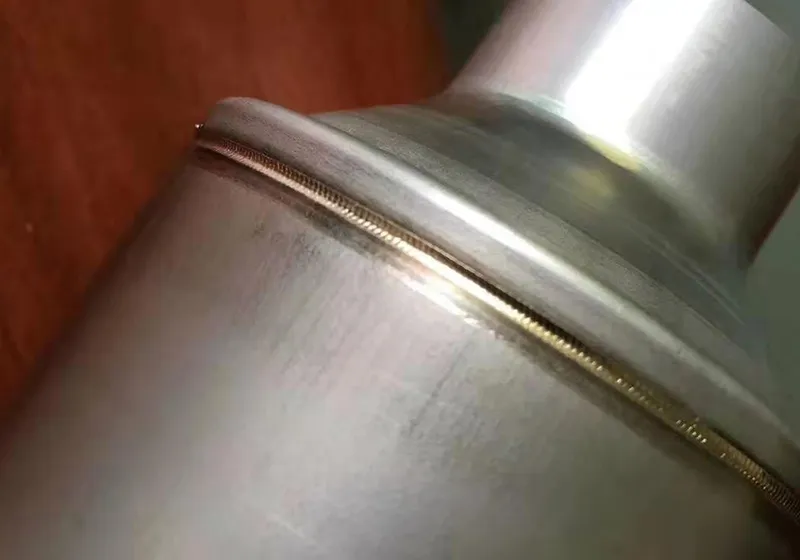

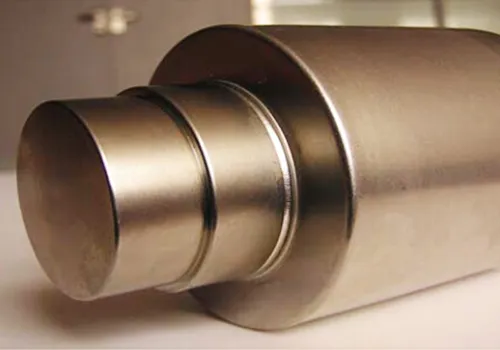

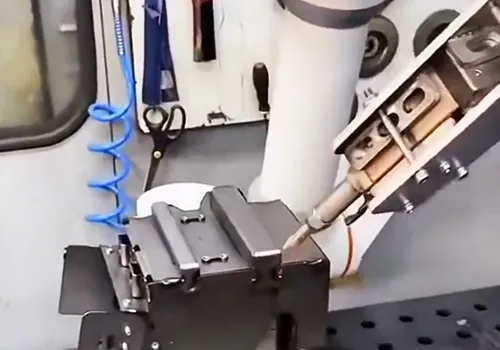

    • Лазерная сварка сложных металлических деталей
      Лазерная сварка сложных металлических деталей

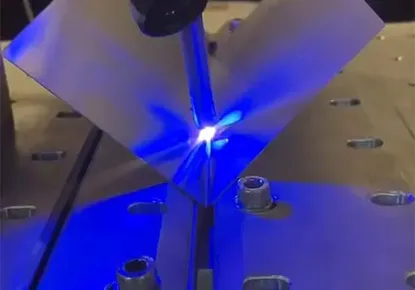

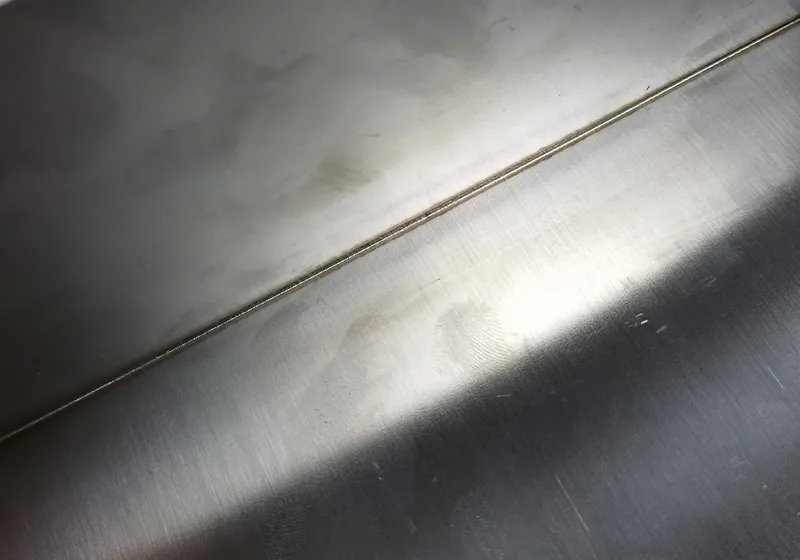

    • Лазерная сварка листового металла
      Лазерная сварка листового металла
    • Автоматическая оптоволоконная лазерная сварочная установка
    • Автоматическая оптоволоконная лазерная сварочная установка
    • Автоматическая оптоволоконная лазерная сварочная установка
    • Автоматическая оптоволоконная лазерная сварочная установка
    • Автоматическая оптоволоконная лазерная сварочная установка
    • Автоматическая оптоволоконная лазерная сварочная установка
    • Технические параметры
    • Конфигурация
    • Оставить заявку
    Технические параметры
    • Тип лазера Волоконный лазер
    • Длина волны лазера 1064 нм
    • Мощность лазера 1500Вт, 2000Вт, 3000Вт
    • Толщина сварки 0,1-6 мм (нержавеющая сталь/алюминиевый сплав)
    • Размер лазерного пятна 0,1-5 мм
    • Наведение и позиционирование CCD-камера и красный индикатор
    • Скорость сварки 0-20 м/мин (интеллектуальная регулировка)
    • Длина кабеля волокна 10 м
    • Перемещение по осям X/Y/Z 500/300/3000 мм
    • Размер рабочего стола 1300×1000 мм
    • Источник питания 220В/50Гц±10%, общая мощность ≤3 кВт
    • Способ охлаждения Водяное охлаждение

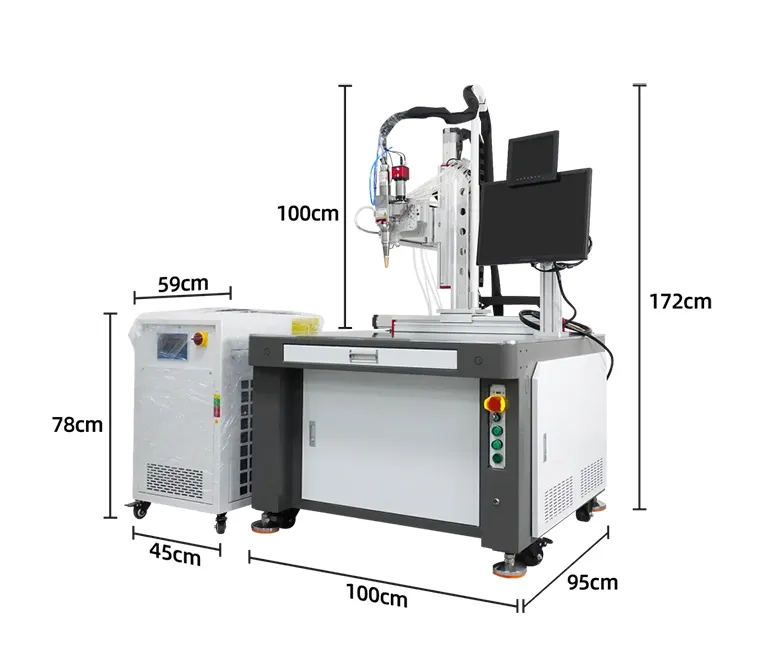

    • Размеры машины 1000×950×1720 мм(чиллер 450×590×780 мм)
    • Размер упаковки 1750×1050×1800 мм
    • Вес машины 360 кг
    • Вес упаковки 400 кг
    Конфигурация
    Волоконный лазерный источник

    Волоконный лазерный источник
    Мы комплектуем оборудование лазерными источниками ведущих отечественных и международных брендов, включая Raycus, JPT, MAX, SUPER и IPG, отличающиеся высокой эффективностью преобразования накачки, низким энергопотреблением и превосходным качеством луча.

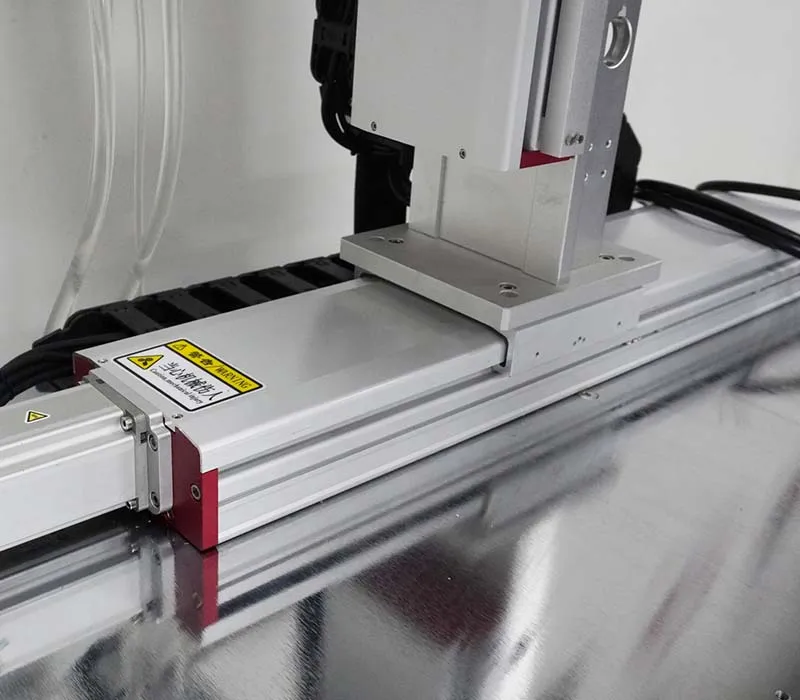

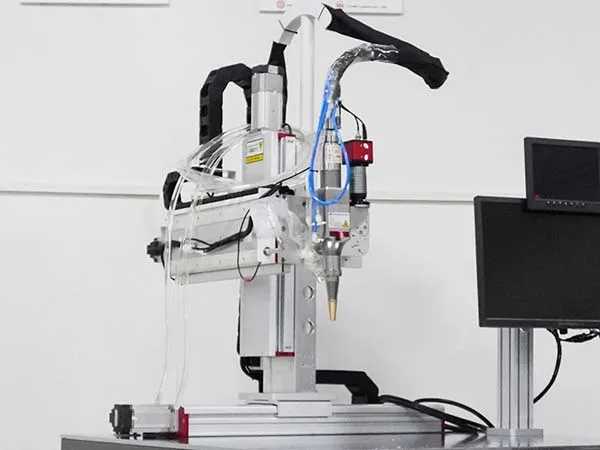

    Платформа для точного перемещения по трем осям

    Платформа для точного перемещения по трем осям
    Лазерный станок оборудован серводвигателями Yaskawa/Hiwin и шарико-винтовыми передачами, поддерживая повторяемость позиционирования ±0,01 мм и скорость холостого хода до 500 мм/с. Оборудование поддерживает выполнение сложных траекторий сварки, включая создание спиральных и криволинейных швов.

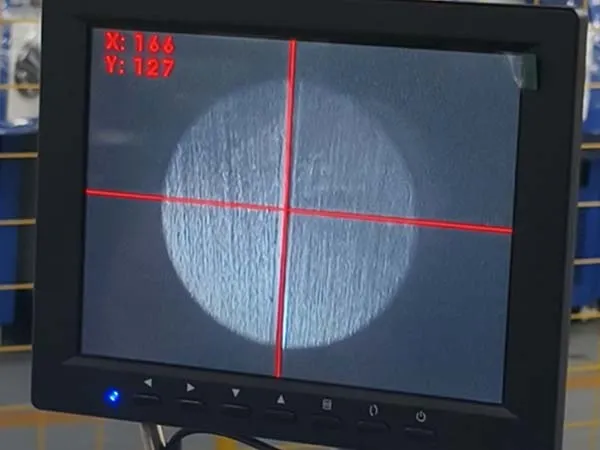

    Система позиционирования с камерой CCD

    Система позиционирования с камерой CCD
    Мегапиксельная камера в сочетании с точнми алгоритмами обработки изображений поддерживает динамическое позиционирование со скоростью движения 2 м/с и погрешностью ≤0,01 мм, решая проблемы эффективности традиционного статического позиционирования.

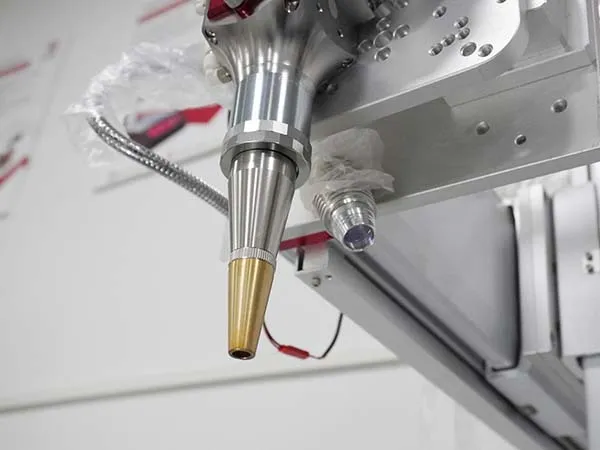

    Сварочная головка с разъемом QBH

    Сварочная головка с разъемом QBH
    Сварочная головка оснащена сменными газовыми соплами (30°, 60°, 90°), что позволяет легко выполнять сварку в сложных позициях, включая глубокие полости и углы, гарантируя точное качество сварного соединения под любым углом.

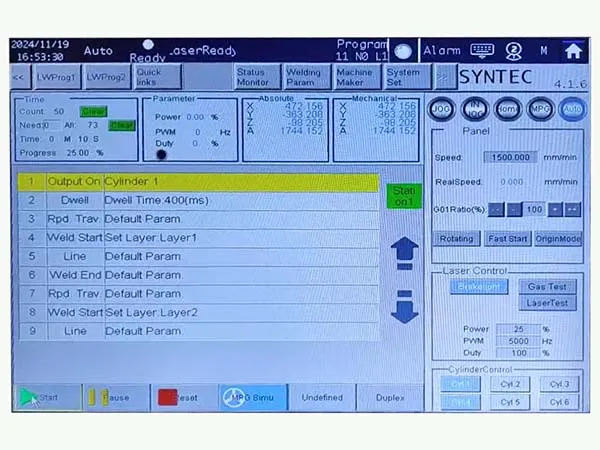

    Управляющее ПО

    Управляющее ПО
    Наша оптоволоконная лазерная сварочная установка оснащена предустановленными сварочными параметрами, поддерживает оффлайн-программирование и мониторинг в реальном времени, а также позволяет импортировать файлы AutoCAD/DXF для мгновенного формирования сварочных траекторий, что позволяет новым операторам освоить работу всего за 1 час.

    Защитные очки

    Защитные очки
    Специально разработаны для работы с волоконными лазерами (с длиной волны 1064 нм, 1070-1100 нм) с оптической плотностью (OD) от OD4+ до OD7+, что позволяет эффективно снижать лазерную энергию до уровня ниже безопасных пороговых значений. Они сочетают четкий обзор с безопасностью и снижают утомляемость глаз при работе.

    Набор инструментов

    Набор инструментов
    Комплект инструментов поставляется бесплатно вместе с оборудованием, включая шестигранные ключи, медные сопла, защитные линзы и другие компоненты, упакованные отдельно для предотвращения повреждений при транспортировке, а также для удобства идентификации и повышения эффективности работы.

    Медные насадки

    Медные насадки
    Изготовлены из высокочистой красной меди или вольфрам-медного сплава с электропроводностью до 98% по стандарту IACS и температурой плавления 1083°C. Сопла устойчивы к высокотемпературному окислению при непрерывной сварке, что увеличивает срок их службы более чем на 30% по сравнению с обычными соплами из сплавов.

    Защитные линзы

    Защитные линзы
    Изготовлены из кварца JGS1 или селенида цинка ZnSe с коэффициентом светопропускания ≥99,8% и порогом лазерного повреждения >15 Дж/см². Данные оптические элементы подходят для оборудования с мощностью лазера свыше 2000 Вт, минимизируя энергопотери, а двустороннее антибликовое покрытие снижает отражательную способность до уровня ниже 0,2%, предотвращая вторичное световое загрязнение.

    Дымоуловитель
    Дымоуловитель
    Водяной чиллер

    Водяной чиллер

    • Защитные линзы
    • Медные насадки
    • Сварочная проволока
    Наши лазерные сварочные аппараты

    Компания Hispeed Laser является надежным производителем промышленных лазерных систем с 2017 года, предлагая прецизионные решения для маркировки, сварки, резки и очистки. Годовой объем производства превышает 1000 единиц, и мы поставляем оборудование, сертифицированное CE, UKCA и FDA, клиентам в более чем 80 странах Европы, Юго-Восточной Азии и Южной Америки.

    Наши передовые лазерные технологии используются в различных отраслях промышленности, включая электронику 3C, автомобилестроение, медицинское оборудование, ювелирные изделия и упаковку. Мы предлагаем комплексные услуги OEM/ODM, полностью индивидуальные решения, соответствующие вашим конкретным требованиям, и быструю доставку, обычно в течение 7-10 дней. Помимо установки, Hispeed Laser обеспечивает полную техническую поддержку на протяжении всего жизненного цикла оборудования, гарантируя его оптимальную производительность и долговечность.

    Свяжитесь с нами

    Да, он поддерживает сварку различных металлов – стали, алюминия и меди.

    Да, поддерживается нестандартная настройка для адаптации к производственным линиям клиентов.

    Ежедневная очистка линз, еженедельная смазка направляющих, ежемесячная калибровка оптического пути и ежегодная замена ключевых компонентов для стабильной работы всего оборудования.

    Мы обеспечиваем дистанционное профилактическое техническое обслуживание, снижая частоту отказов на 70%.

    Да, данная машина для лазерной сварки обеспечивает высокоскоростную бесшовную сварку таких материалов, как нержавеющая сталь, алюминиевые и титановые сплавы, с прочностью сварного соединения более 95% и гладкой, свободной от оксиления поверхностью.

    Данное сварочное оборудование имеет модульную конструкцию (общая занимаемая площадь <5 м²), что обеспечивает беспрепятственную интеграцию в интеллектуальные производственные линии. При суточной производительности одной машины свыше 3000 изделий и уровне выхода продукции ≥99,5% оно способно удовлетворять потребности крупносерийного производства и существенно повышать качество сварки.

    Наше сварочное оборудование является полностью автоматизированным, обеспечивая повышенную точность на уровне миллиметра, что соответствует требованиям к обработке медицинских изделий. При суточной производительности свыше 3000 единиц оно полностью удовлетворяет потребности крупносерийного производства медицинских устройств.
