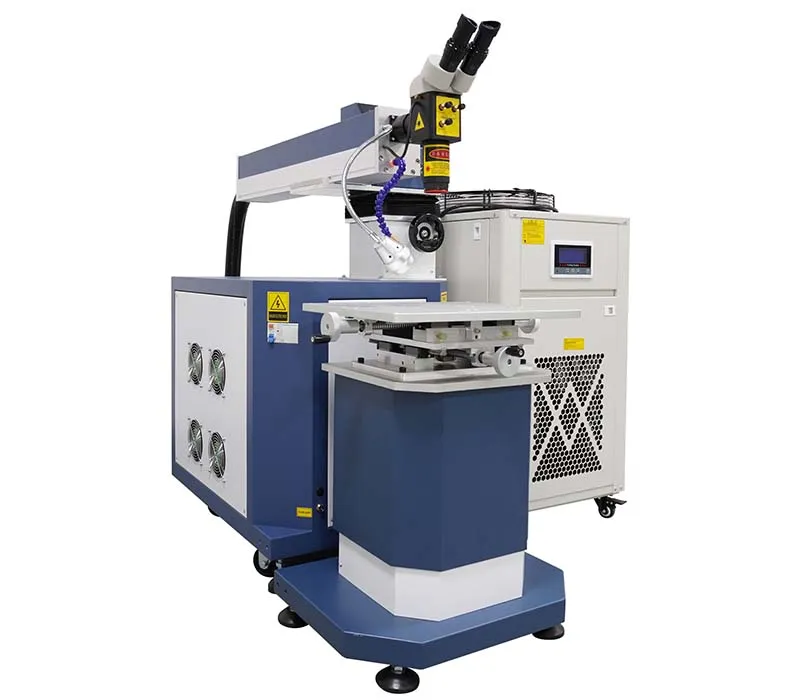

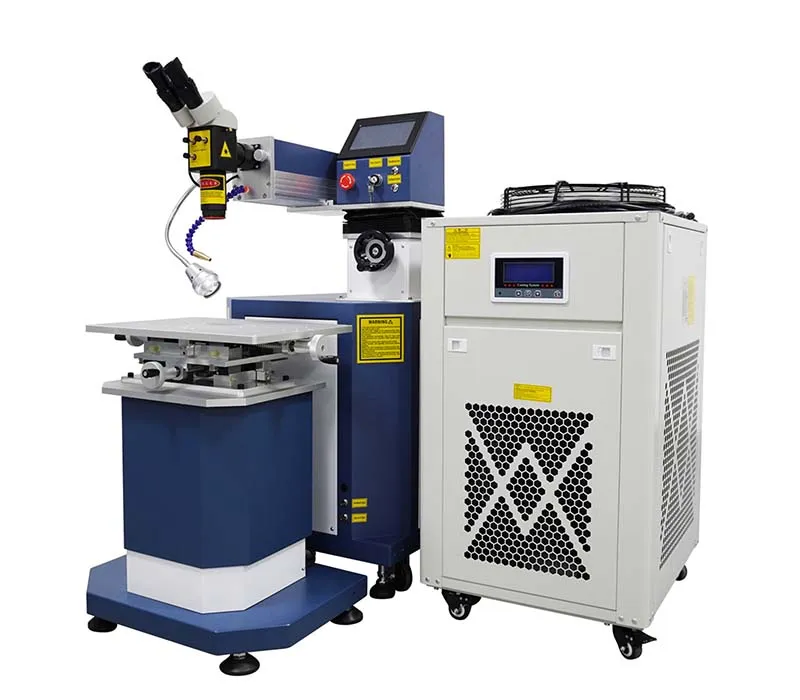

Лазерный сварочный аппарат для ремонта пресс-форм
Лазерный сварочный аппарат для ремонта пресс-форм
- Длина волны лазера 1064 нм
- Ширина импульса 0,1-10 мс
- Способ охлаждения Водяное охлаждение
- Вес машины 260 кг
Лазерный сварочный аппарат для ремонта пресс-форм обладает сфокусированным диаметром пятна всего 0,2–3,0 мм, что позволяет выполнять ремонт с микронной точностью при легком касании поверхности формы. Благодаря зоне термического влияния (ЗТВ) менее 0,1 мм оборудование с непревзойденной точностью восстанавливает первоначальную геометрию пресс-форм – устраняет микропоры в пластиковых формах и сложные трещины в литьевых формах, возвращая к жизни забракованные инструменты. Лазерный сварочный аппарат оснащен мощным импульсным источником с энергией до 100 Дж, что обеспечивает надежную сварку различных материалов, а водяная система охлаждения и долговечная конструкция, включающая ксеноновую лампу с ресурсом свыше 8 миллионов импульсов, гарантируют стабильную работу оборудования даже при непрерывной эксплуатации.
Сварка алюминиевых сплавов, магниевых сплавов, титановых сплавов, меди, медных сплавов, золота, серебра, нержавеющей стали, литейной стали, высокопрочной стали.
-
Лазерная сварка пресс-форм -
Лазерная сварка металлов -
Лазерная сварка металлов -
- Технические параметры
- Конфигурация
- Оставить заявку
- Модель Серия HSW
- Тип лазера YAG-лазер
- Мощность лазера 200Вт, 400Вт
- Длина волны лазера 1064 нм
- Ширина импульса 0,1-10 мс
- Частота 1-20 Гц
- Размер лазерного пятна 0,3-2 мм
- Наведение и позиционирование Микроскоп
- Мощность чиллера 200Вт/1,5 фазы, 400Вт/3 фазы
- Система управления LED сенсорный экран
- Номинальная мощность 200Вт/8 кВт, 400Вт/12 кВт
- Источник питания 220В±5В/50Гц/60А, 380В±5В/50Гц/40А
- Способ охлаждения Водяное охлаждение
- Размеры машины 550×750×1150 мм (основная машина), 550×400×660 мм (рабочий стол), 500×600×980 мм (чиллер)
- Вес машины 260 кг
- Размер упаковки 1350×1120×1290 мм
- Вес упаковки 280 кг
Стандартная конфигурация
Дополнительная конфигурация
Список аксессуаров
Главный машинный шкаф

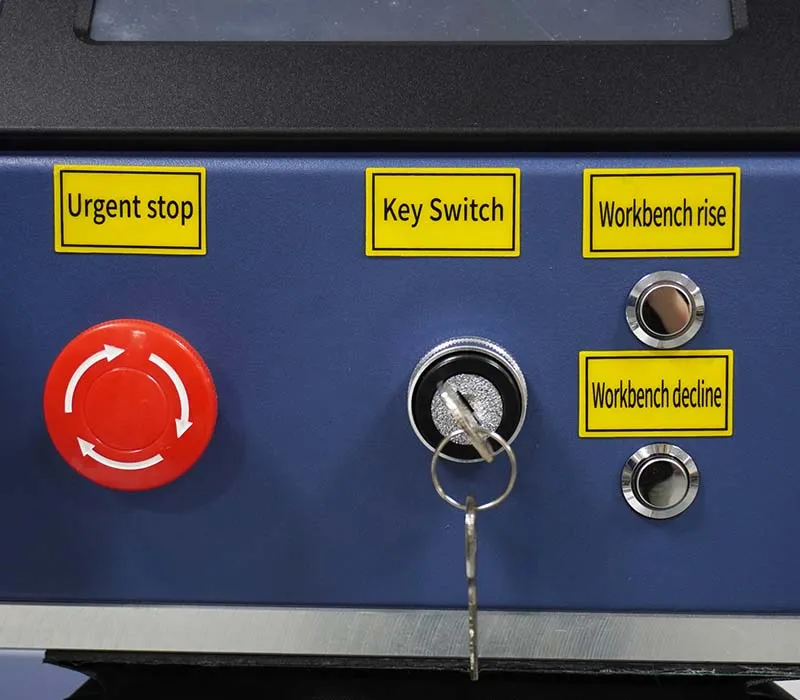

Оснащен уникальной эргономичной рабочей станцией с площадью основания ≤2 м², включающей микроскоп (увеличение ≥20×) и регулируемый световой кронштейн для оптимального освещения зоны сварки, что повышает эффективность работ. Аварийная кнопка остановки обеспечивает прекращение генерации лазера за

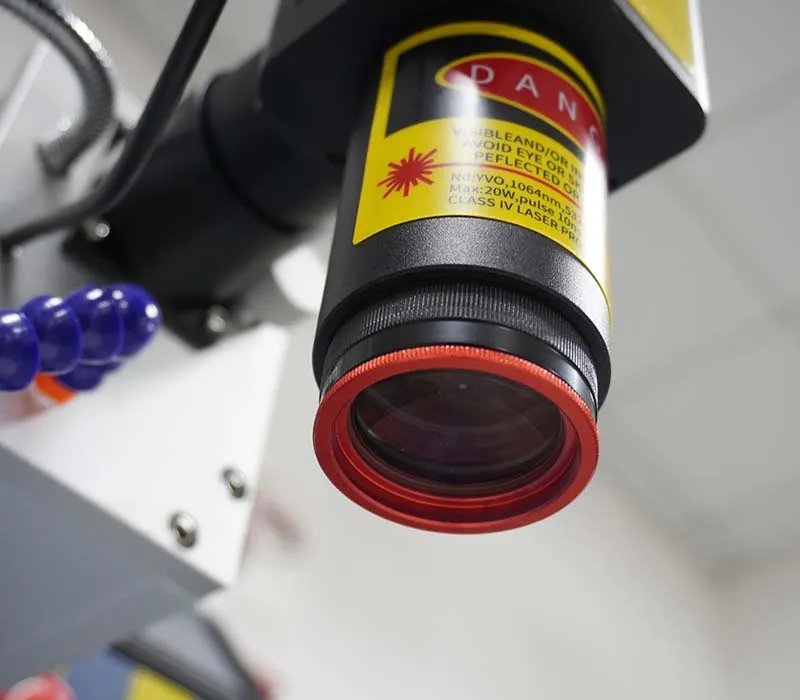

YAG-лазер и ксеноновая лампа
Использует лазер с длиной волны 1064 нм и энергией одиночного импульса до 70–120 Дж, что делает его пригодным для непрерывной сварки при ремонте пресс-форм. Управление триггерным напряжением ксеноновой лампы осуществляется с высокой точностью, при этом колебания энергии разряда составляют

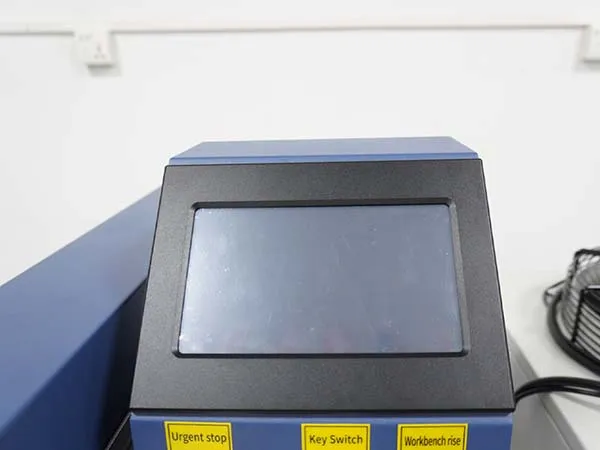

Сенсорный дисплей system

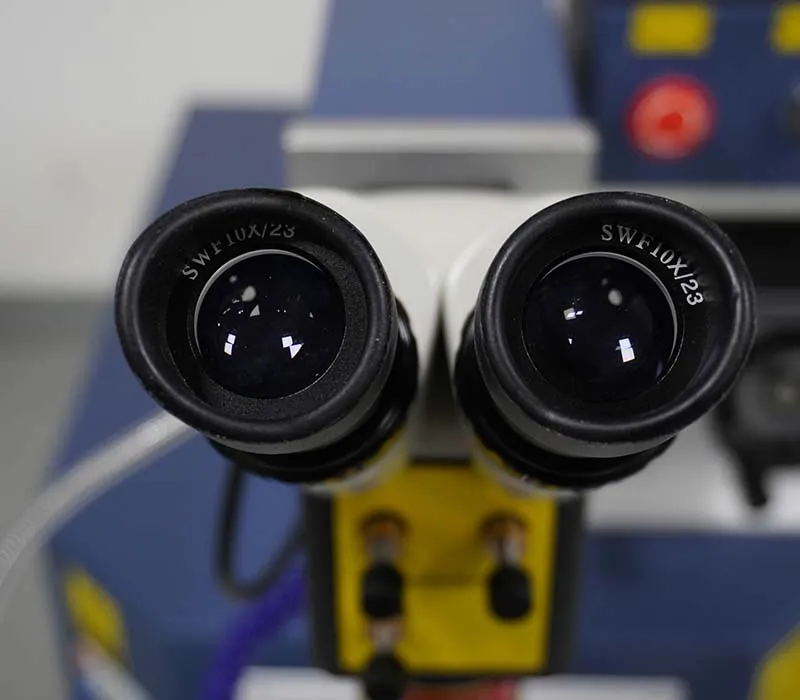

Оснащен высококонтрастным сенсорным LED-экраном с поддержкой переключения китайский/английский и отображением параметров сварки в реальном времени для интуитивно понятного управления. Встроенный перекрестный микроскоп с увеличением ≥20× обеспечивает точное позиционирование сварных швов с точностью до 0,1 мм, предотвращая ошибочные операции.

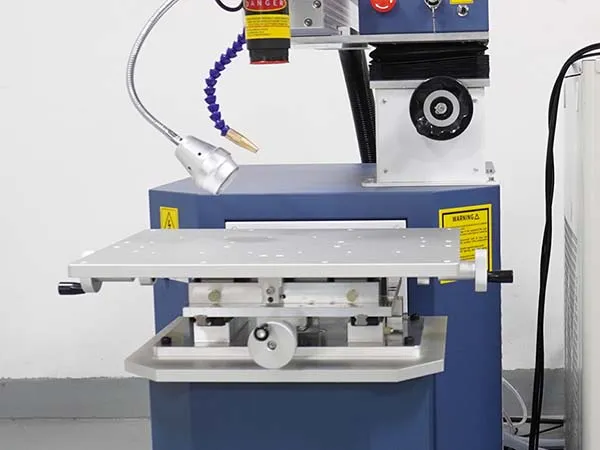

Трехмерный несущий верстак
Основание рабочего стола оборудовано электрическим подъемным механизмом, а перемещение осуществляется с помощью прецизионных шарико-винтовых пар и высокоточных линейных направляющих, обеспечивая легкость, гибкость и точное позиционирование при грузоподъемности до 100 кг.
Водяной чиллер
Лазерное оборудование оснащено промышленным чиллером с широким диапазоном контроля температуры (5℃~35℃) и отклонением не более ±0.5℃, что гарантирует стабильность электрооптического КПД YAG-лазера на уровне ≥40% и частоту отказов ≤0.5% в год.
- YAG-лазер
- Источник питания для лазера
- Регулируемый манипулятор
- Система защиты от охлаждения и определения расхода воды/температуры
- ЖК-дисплей
- Микроскоп
- Светодиодная подсветка
- Трехмерный рабочий стол с несущей конструкцией
- Блок охлаждения воды
- Основной шкаф машины
- Ножной переключатель с педалью
- Ножной переключатель с двумя педалями
- Список поставляемых комплектующих
