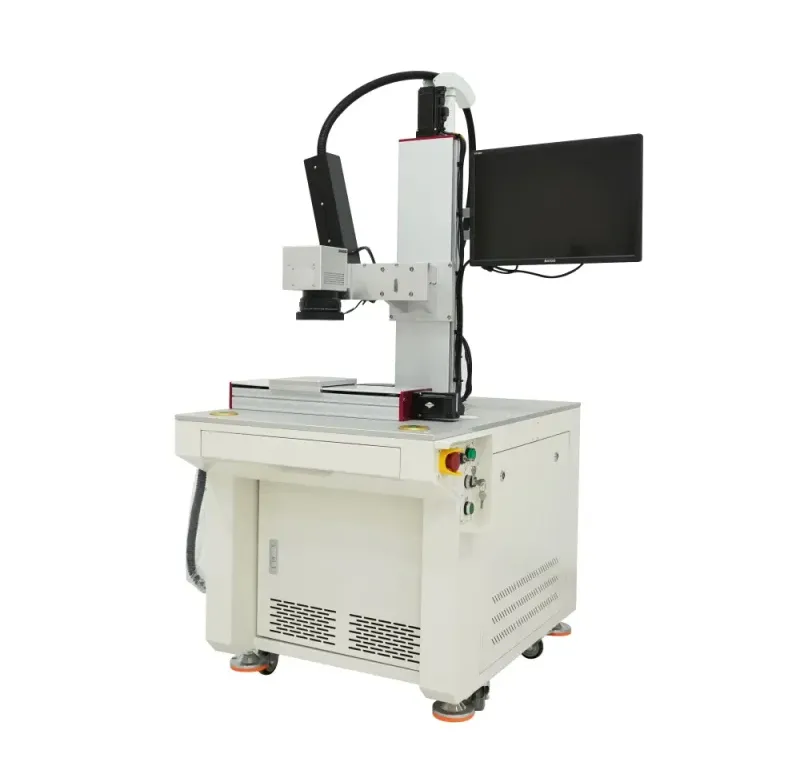

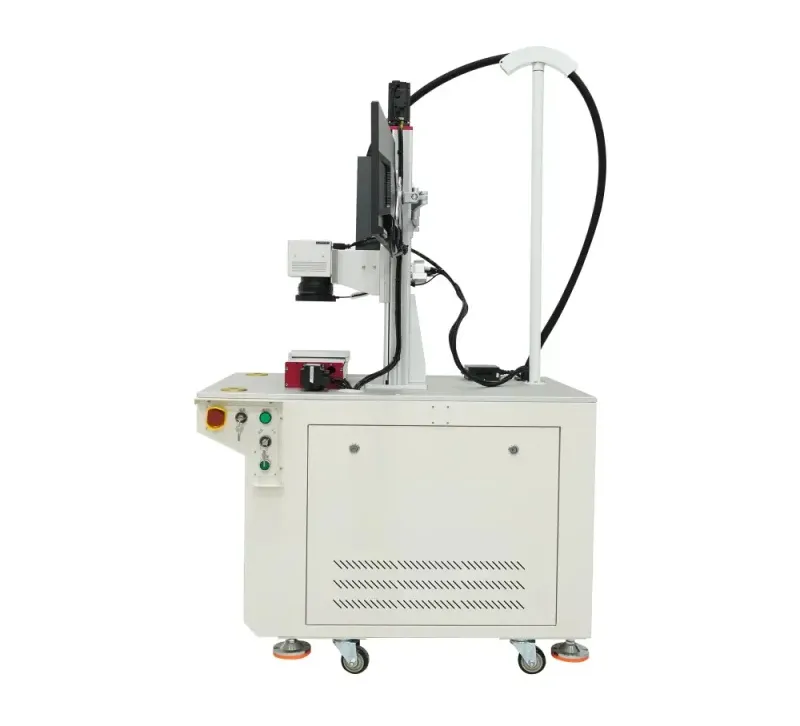

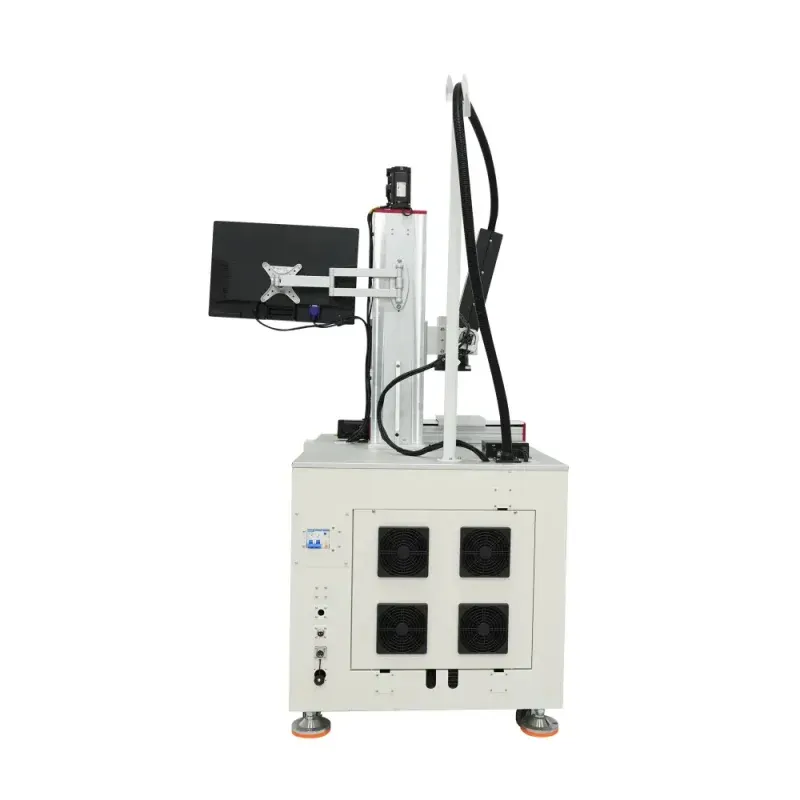

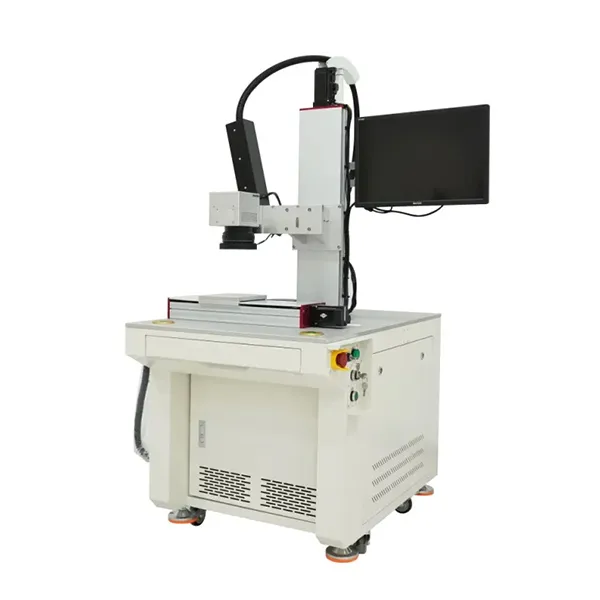

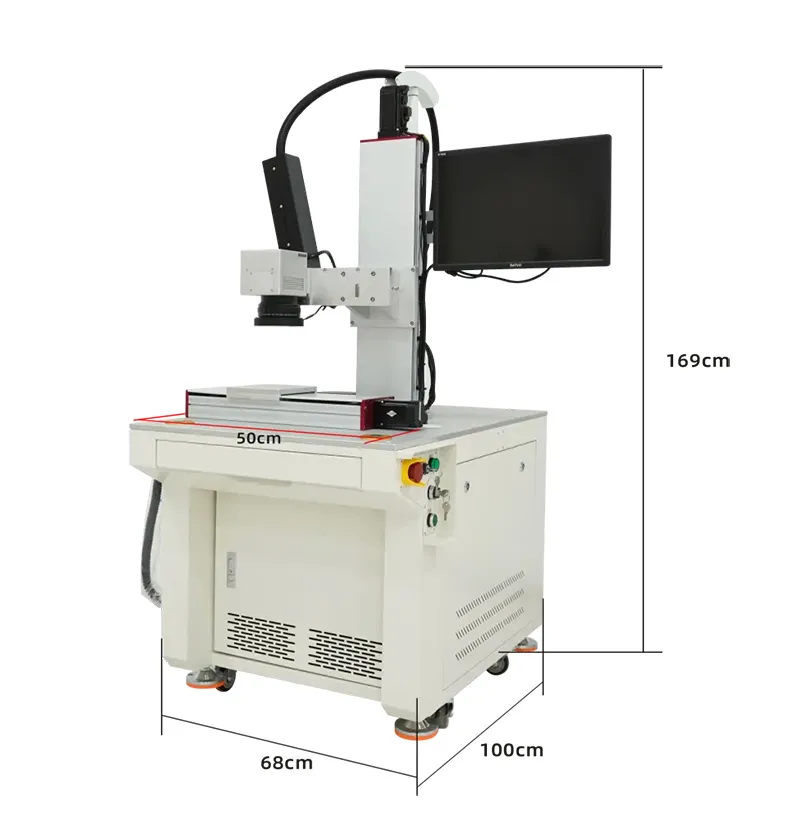

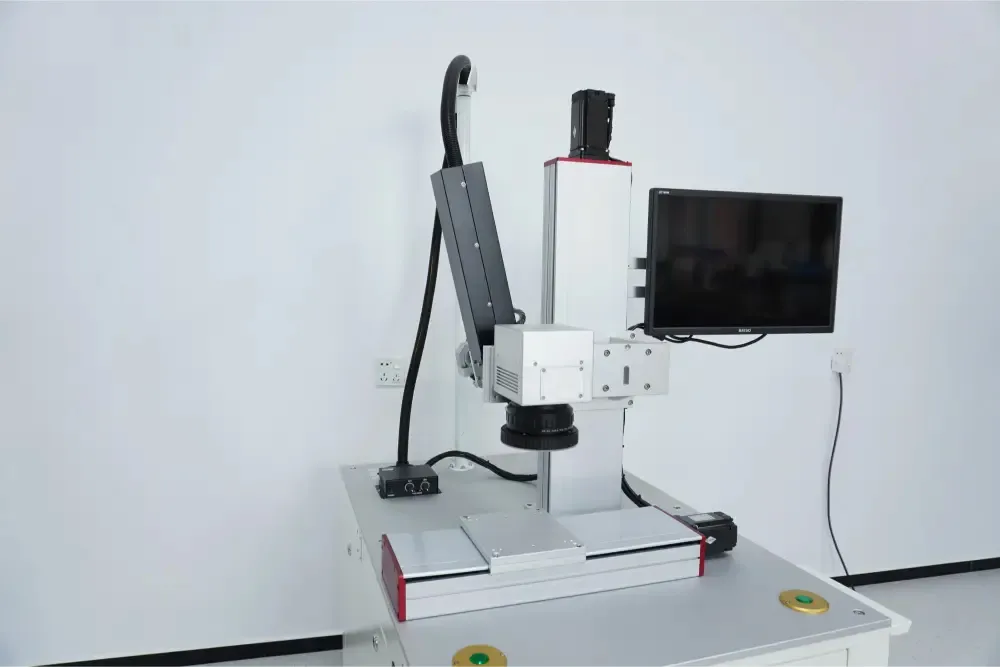

Волоконный лазерный сварочный аппарат с гальванометрической системой сканирования
- Размер рабочего стола: 200x200x200 мм
- Длина волны лазера: 1064 нм
- Длительность импульса: 0,3-20 мс
- Точность повторного позиционирования: ±0.01 мм
Гальванометрическая лазерная сварочная машина способна выполнять сварку до 2000 выводов аккумуляторов (нескольких точек) в час. Скорость сварки достигает 1-20 точек в секунду, что значительно сокращает общее время обработки.
Оборудование особенно подходит для точечной сварки сверхтонких изделий из нержавеющей стали, включая корпуса конденсаторов, жесткие диски, микродвигатели, сенсоры и др.
| Мощность лазера | QCW-75 (пиковая мощность: 750 Вт) |
| QCW-150 (пиковая мощность: 1500 Вт) | |
| Тип лазера | QCW волоконный лазерный источник |
| Длина волны лазера | 1064 нм |
| Макс. толщина сварки | 0,1-2,0 мм |
| Общая мощность | ≤13 кВт |
| Источник питания | 220В±10%/50Гц/30А |
| Длительность импульса | 0,3-20 мс |
| Частота лазера | 1-100 Гц |
| Размер лазерного пятна | 0,2-2 мм |
| Система наведения и позиционирования | Красный лазер |
| Точность повторного позиционирования | ±0,01 мм |
| Система управления | ПЛК или ПК (CNC2000) |
| Размер рабочего стола | 200×200×200 мм |
Оборудование используется для высокоскоростной точечной сварки листовых материалов, таких как медная фольга, нержавеющая сталь, никелевые пластины и другие металлы.
Также аппарат лазерной сварки подходит для точечной и герметичной сварки аккумуляторов, экранирующих элементов телефонов, корпусов мобильных устройств, жестких дисков, микродвигателей, сенсоров и другой электронной продукции.
В зависимости от требований сварочного процесса аппарат поддерживает многоканальный вывод, поочередное распределение времени или энергии и может интегрироваться в автоматизированные производственные линии для повышения эффективности сварки.
Точечная сварка(Материал: нержавеющая сталь; глубина провара: 0,6 мм)
Шовная сварка(Материал: нержавеющая сталь; глубина провара: 0,3 мм)
Стыковая сварка(Материал: нержавеющая сталь; глубина провара: 0,8 мм)

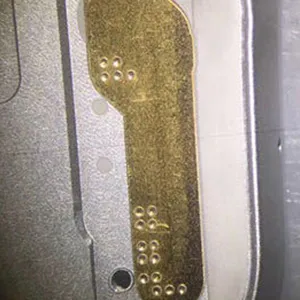

Комбинированная сварка(Материал: алюминий + медный лист; глубина провара: 0,6 мм)

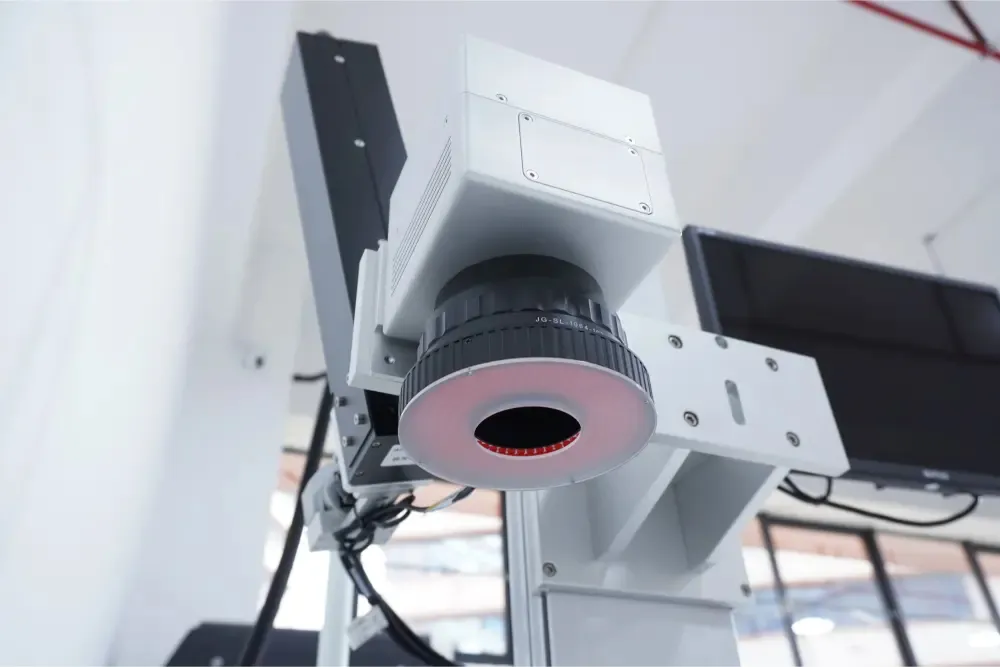

Гальванометрическая сканирующая головка
Гальванометрическая система сканирования используется для позиционирования лазера со скоростью до 7000 мм/с. Она значительно сокращает холостое время между сварочными точками и повышает общую производительность.
F-theta объектив
Компактный F-theta объектив с воздушной конструкцией и антибликовым покрытием обеспечивает высокую пропускную способность и долговечность при уровне искажений менее 1%.

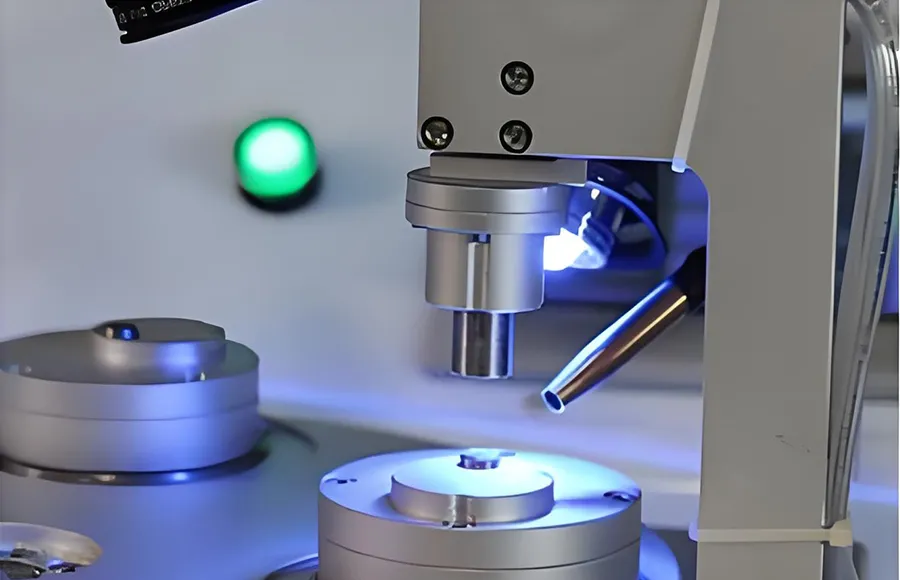

Лазерная сварочная головка
Аппарат поддерживает стабильный и непрерывный выход мощности, позволяя выполнять точечную, стыковую, шовную и герметичную сварку.
Система отличается малой шириной сварного шва, минимальной зоной термического воздействия, гладким и аккуратным сварным соединением, а также высокой плотностью мощности лазера.
