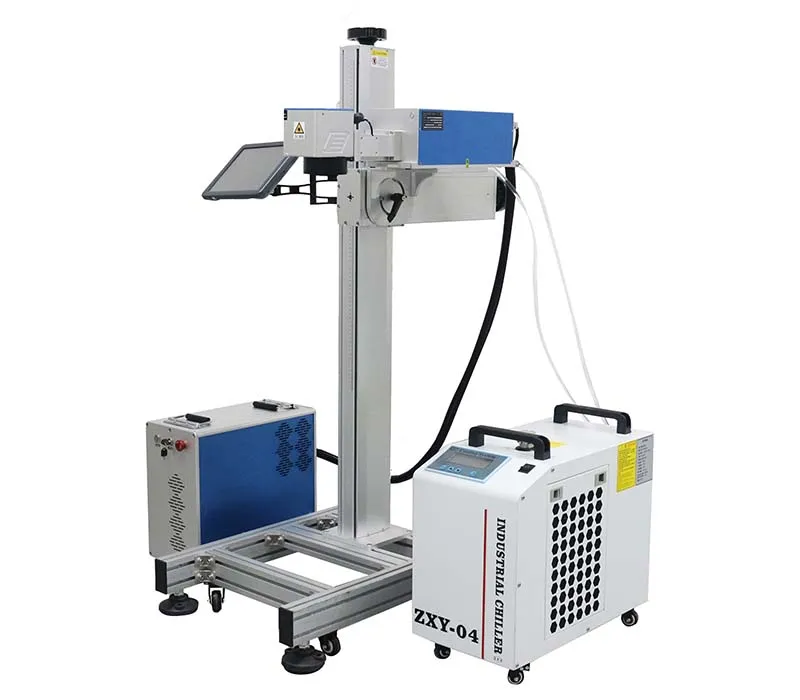

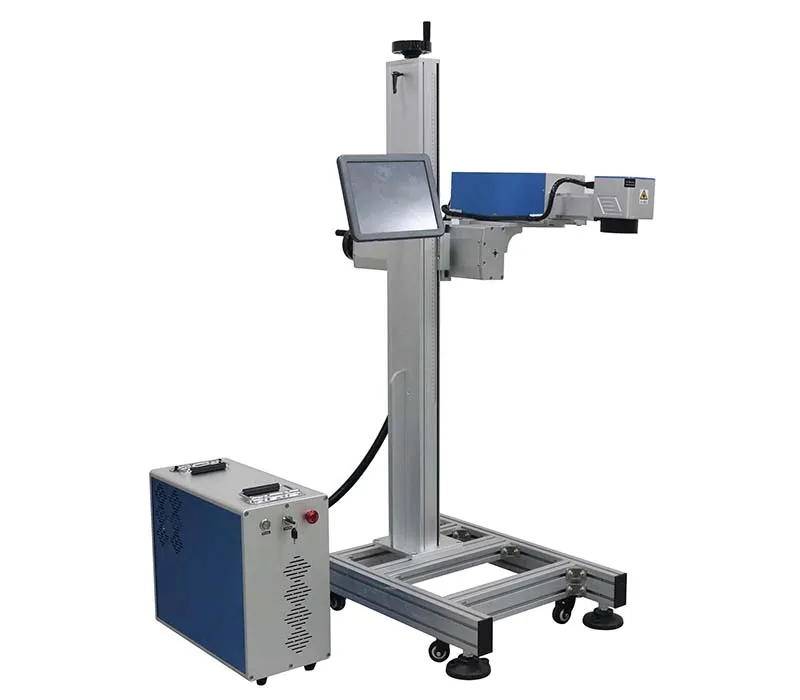

Конвейерный УФ-лазерный маркиратор
- Мощность лазера: 3 Вт/5 Вт/10 Вт
- Длина волны лазера: 355 нм
- Стабильность мощности (8 ч): <±1% rms
- Точность повторного позиционирования: ±0,003 мм

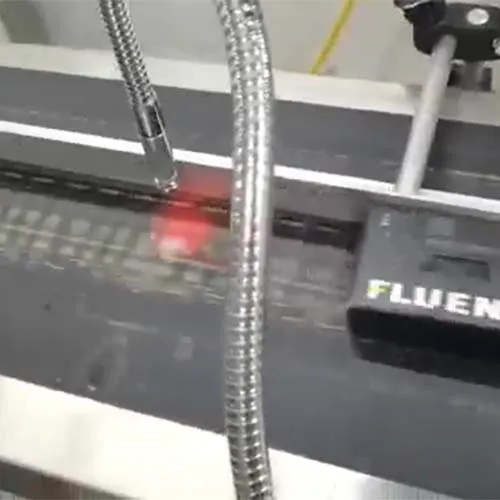

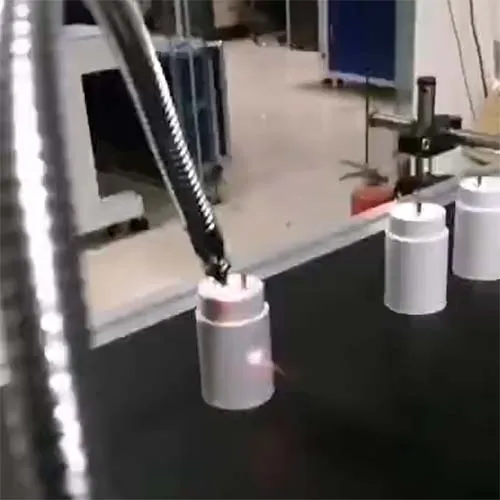

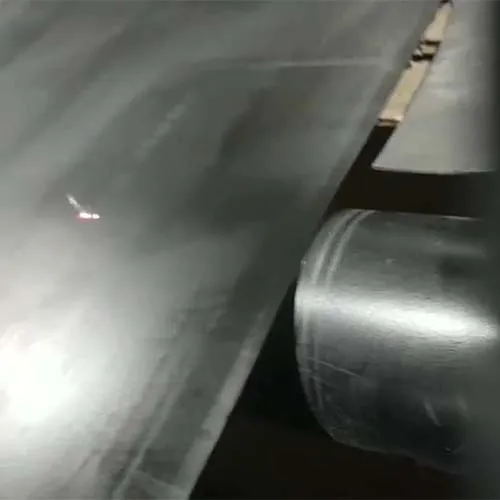

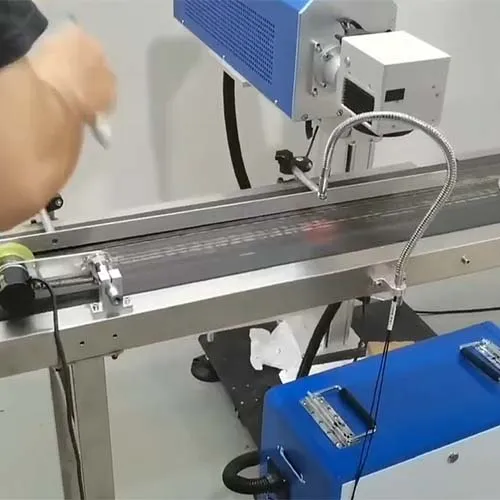

Встраиваемый ковейерный УФ-лазерный маркиратор основан на технологии холодной обработки УФ-излучением (355 нм) в сочетании с высокоскоростной гальванометрической сканирующей системой (до ≤8000 мм/с), что обеспечивает революционный прорыв в динамической маркировке на производственных линиях. Наше лазерное оборудование поддерживает редактирование в реальном времени динамических серийных номеров, невидимых QR-кодов и сложных графических элементов, а также обладает возможностью интеграции с системами ПЛК. Оснащенный промышленным сенсорным экраном и интуитивно понятным интерфейсом, аппарат способен выполнять пакетную маркировку более 100 000 изделий в день. Водяная система охлаждения и модульная конструкция адаптированы для работы в жестких производственных условиях, сокращая затраты на обслуживание на 70% по сравнению с традиционной струйной технологией, при этом поддерживая круглосуточную непрерывную работу, что существенно снижает эксплуатационные расходы.

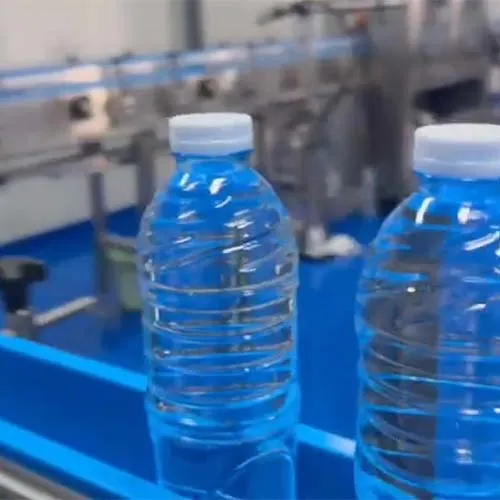

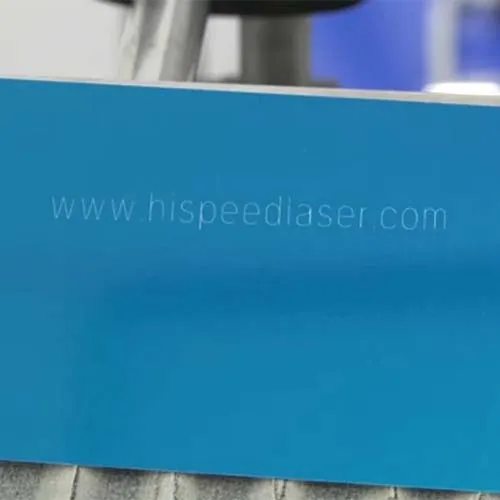

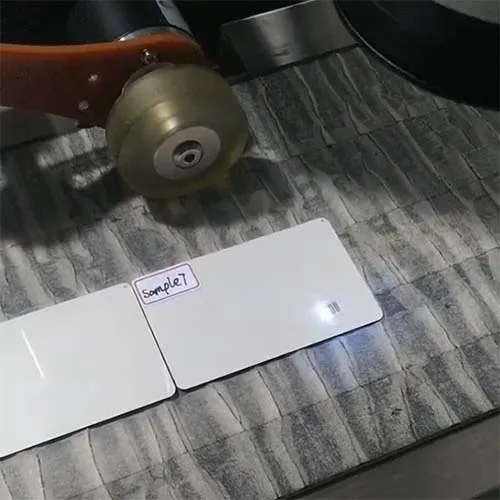

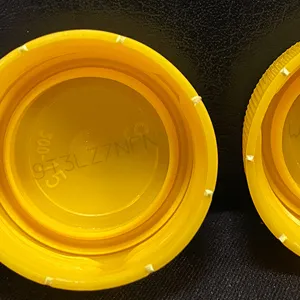

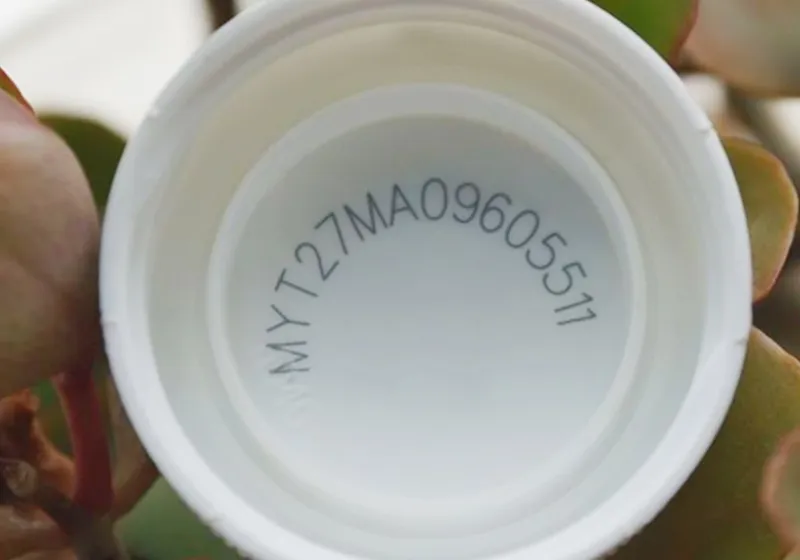

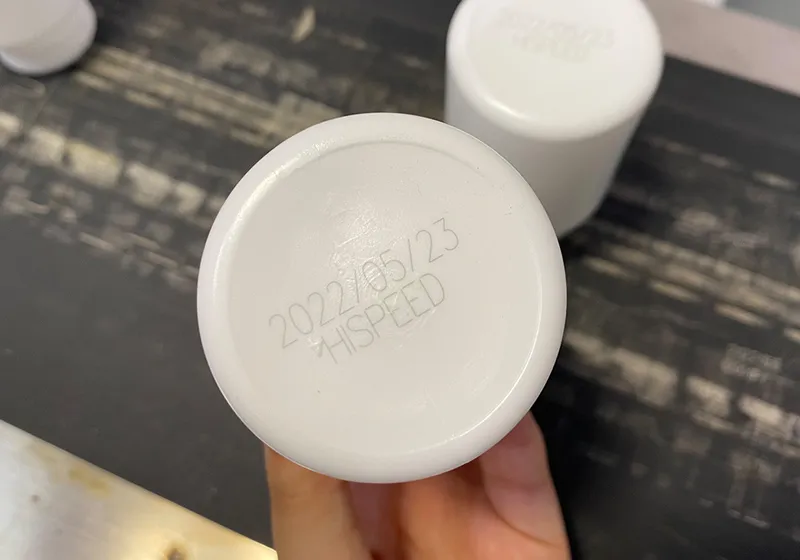

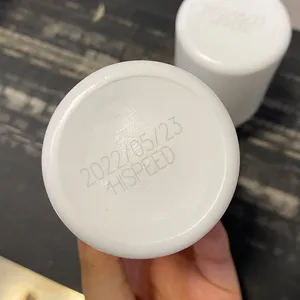

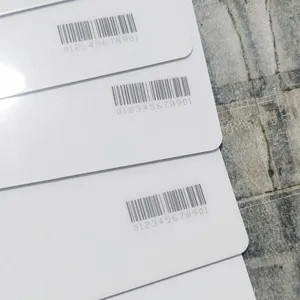

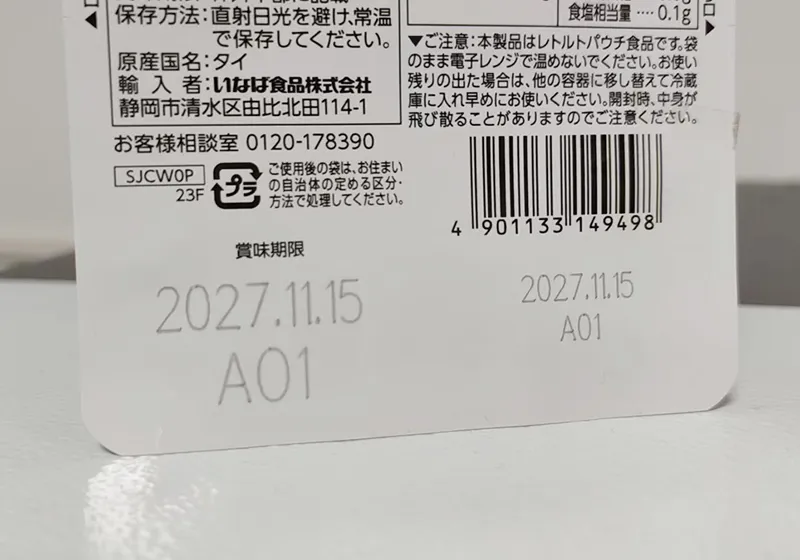

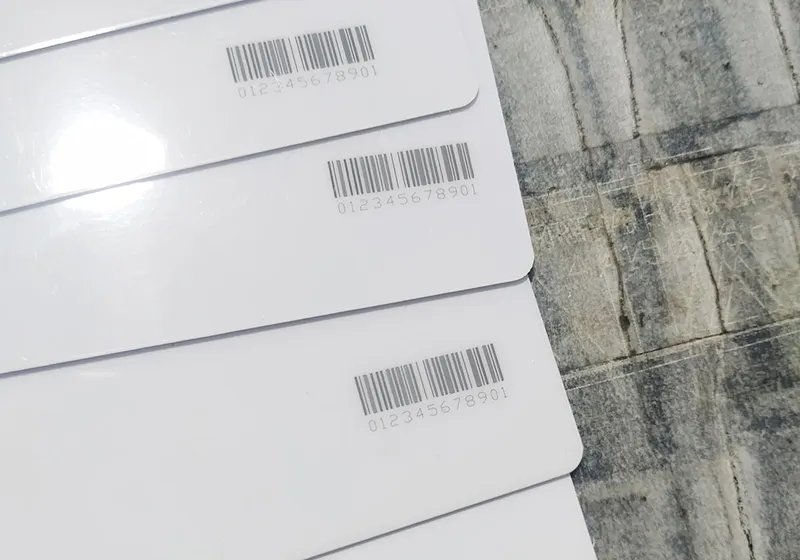

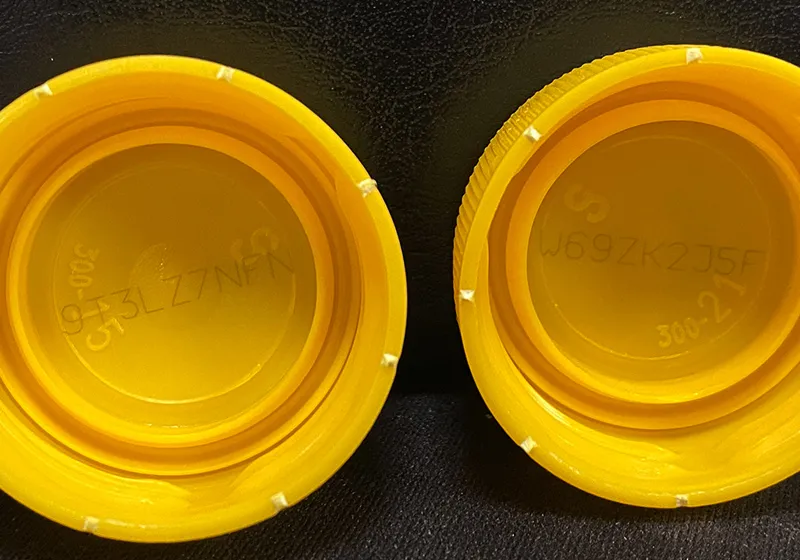

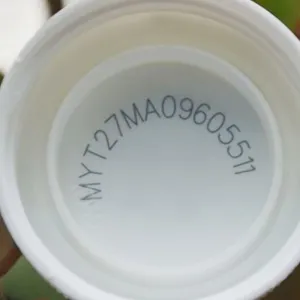

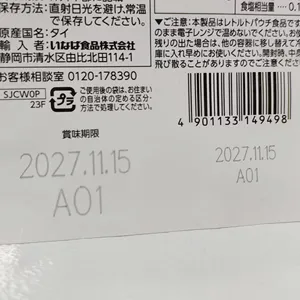

УФ-лазерные маркировочные аппараты используют холодную обработку, высокую точность и универсальность для различных материалов в качестве ключевых преимуществ, превосходя аналоги при работе с термочувствительными, высокоотражающими материалами или поверхностями, требующими сверхточного нанесения. Данное оборудование способно выполнять субмикронную гравировку без термического повреждения на таких материалах, как металлические покрытия, полимеры (включая ABS, PVC, HDPE и другие пластики), стекло, керамика и многие другие.
| Мощность лазера | 3 Вт/5 Вт/10 Вт |
| Длина волны лазера | 355 нм |
| Качество луча | M²<1,3 |
| Выходная мощность | 10%-100% (плавная регулировка) |
| Частота импульсов | 20 кГц-100 кГц (плавная регулировка) |
| Стабильность мощности (8 ч) | <±1% rms |
| Диаметр фокусного пятна | <0,01 мм |
| Скорость маркировки | 800 стандартных символов/сек |
| Мин. ширина строки | 0,012 мм |
| Мин. размер символа | 0,1 мм |
| Точность повторного позиционирования | ±0,003 мм |
| Способ охлаждения | Водяное/воздушное охлаждение |
| Температура рабочей зоны | 10°C-35°C |
| Влажность воздуха рабочей зоны | 20%-80% |
| Источник питания | 220В/50Гц или 110В/60Гц |
| Рабочий ресурс | 25000-40000 часов |
Лазерный источник
Наше маркировочное оборудование оснащается лазерными источниками ведущих отечественных и международных брендов, включая DXT, GL и Optowave, которые отличаются высокой эффективностью преобразования накачки, низким энергопотреблением и превосходным качеством луча. Благодаря технологии третичного внутрирезонаторного умножения частоты, длина волны этих источников короче, чем у волоконных (1064 нм) и CO₂ (10,64 мкм) лазеров, что создает более высокую энергию фотонов. Это позволяет непосредственно разрывать молекулярные связи материала вместо теплового воздействия, создавая фотохимический микроскопический эффект с зоной термического влияния менее 1 мкм, полностью предотвращая деформацию или обугливание материала.
Гальванометрическая сканирующая головка
Оборудование обладает высокой скоростью сканирования до 7000 мм/с и исключительной стабильностью работы, а также оснащено двухлучевой инфракрасной системой наведения, что существенно повышает эффективность и точность фокусировки луча.
F-theta объектив
Оборудование оснащено F-Theta объективом с длиной волны 355 нм, которая преимущественно используется в УФ-лазерных маркировочных машинах. Благодаря укороченной длине волны линза подходит для нанесения маркировки на различные металлические и неметаллические материалы, поддерживая длительную работу без необходимости добавления или замены расходных материалов.
Плата управления маркировочным ПО
Оснащен оригинальной управляющей платой JCZ EZCAD, гарантирующей стабильность работы всей маркировочной системы. Программный интерфейс поддерживает множество языков, включая китайский, английский, итальянский, русский, корейский, японский, испанский, португальский и другие. Мощный функционал включает текстовую маркировку, маркировку QR-кодов, векторную графическую маркировку, автоматический пропуск серийных номеров и многое другое.
Дымоуловитель

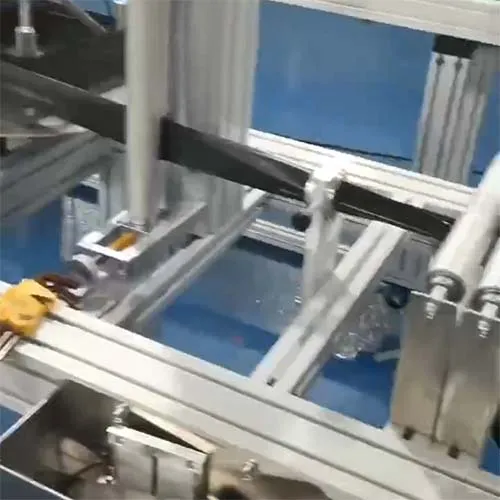

Конвейерная линия
- Ультрафиолетовый лазер
- Шкаф управления ковейерным лазером
- Рабочая панель
- Гальванометрическая сканирующая головка
- F-theta объектив
- Плата управления маркировочным ПО
- Блок питания лазера

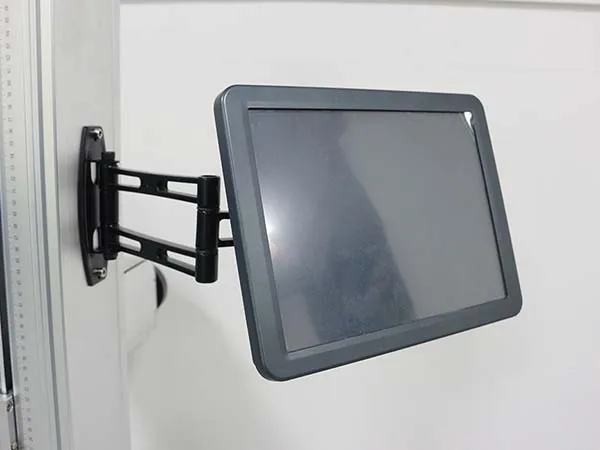

- Сенсорный дисплей
- Шнур питания
- Водяной чиллер
- Защитные очки
- Ножной переключатель
- Алюминиевый тестовый образец
- Набор шестигранных ключей
- Гарантийный сертификат на оборудование
- Список поставляемых комплектующих
- Каталог продукции
